Подробное описание и характеристики TS-QSFP28-100G-WDM-A-10

Описание

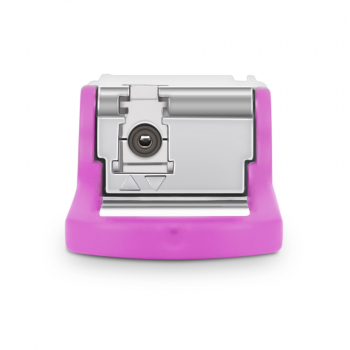

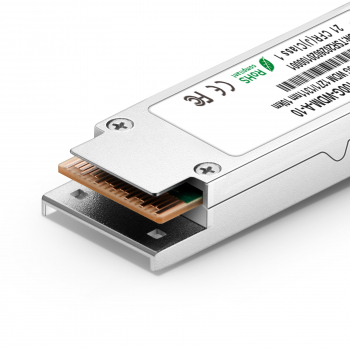

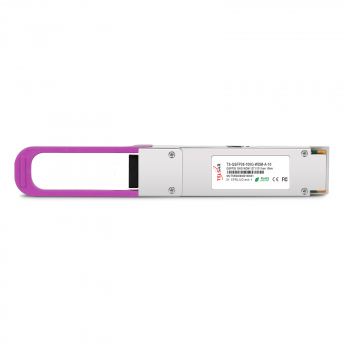

Оптический модуль TS-QSFP28-100G-WDM-A-10 TELSAR с форм-фактором QSFP28 предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 100 Гбит/с на максимальную дальность до 10км. Рабочая длина волны Tx1271/Rx1331, оптический бюджет 5дБ, тип лазера: EML и приемник PIN. Модуль оснащен симплексным разъемом LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени.

Работает в паре с TS-QSFP28-100G-WDM-B-10 TELSAR

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности

Скорость передачи в линии 106,25 Гбит/с с использованием PAM4
Дальность передачи до 10 км по одномодовому волокну (SMF)
Лазер EML и приемник PIN
Электрический интерфейс 4x25,78 Гбит/с с использованием NRZ (CAUI-4)
Высокоскоростной электрический интерфейс ввода-вывода (I/O)
Интерфейс I2C со встроенным цифровым диагностическим мониторингом (DDM)
Форм-фактор QSFP28 MSA с симплексным разъемом LC
Питание +3,3 В
Максимальное энергопотребление 4,5 Вт
Диапазон рабочих температур корпуса: от 0 до +70 °C
Соответствие стандартам IEEE802.3bm, 100G Lambda MSA, SFF-8636 и SFF-8679, ЕС 2015/863/EU

Оптические характеристики

Transmitter
Parameter	Symbol	Min.	Typical	Max.	Unit	Notes
Center Wavelength	CW	1264.5	1271	1277.5	nm
Center Wavelength	CW	1324.5	1331	1337.5	nm
Average Launch Power	P_TX	-1.4	-	4.5	dBm	1
Outer Optical Modulation Amplitude	OMA	0.7	-	4.7	dBm	1
Launch power in OMA minus TDECQ(min)	OMA-TDECQ	-0.7	-	-	dBm	ER≧4.5 dB
Launch power in OMA minus TDECQ(min)	OMA-TDECQ	-0.6	-	-	dBm	ER<4.5dB
Transmitter and dispersion eye closure for PAM4 (TDECQ) (max)	TDECQ	-	-	3.4	dBm
Average Output Power (Laser Turn off)	P_0UT-OFF	-	-	-15	dBm
Side Mode Suppression Ratio	SMSR	30	-	-	dB
Extinction Ratio	ER	3.5	-	-	dB
Receiver
Center Wavelength	CW	1324.5	1331	1337.5	nm
Center Wavelength	CW	1264.5	1271	1277.5	nm
Damage threshold*	P_Damage	5.5	-	-	dBm		2
Average Rx Power	P_Rx	-7.7	-	4.5	dBm		3
Receive power_OMAouter*	P_OMA	-	-	4.7	dBm
Receiver sensitivity_OMAouter	SEN _{_OMA}	-	-	-6.1	dBm		4
Los Assert	LosA	-26	-	-12	dBm
Los De-Assert	LosDA	-	-	-10	dBm
Los Hysteresis	LosH	0.5	-	-	dB

Примечания:

Оптическая мощность вводится в одномодовое оптоволокно (SMF).
Приемник должен выдерживать без повреждений длительное воздействие входного оптического сигнала с данным уровнем средней мощности. Приемник не обязан корректно работать при такой входной мощности.
Средняя мощность приема на каждой дорожке (мин.) носит информационный характер и не является основным показателем силы сигнала.
Измерено с использованием эталонного тестового сигнала в точке TP3 с применением тестовой последовательности PRBS31Q или скремблированного холостого хода (scrambled idle) для определения чувствительности приемника в условиях помех (stressed receiver sensitivity) при BER = 2,4x10⁻⁴.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	WDM (Bi-Direction)
Тип волокна:	SMF (одномодовое)
Форм-фактор:	QSFP28
Скорость передачи данных:	100 Гбит/с
Дальность передачи:	10 м
Оптический бюджет:	5 дБ
