TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»

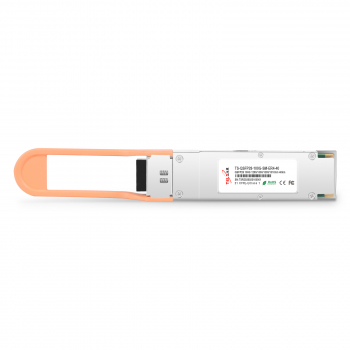

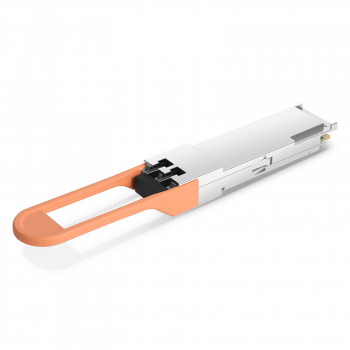

TS-QSFP28-100G-SM-ER4-40 TELSAR — это приемопередающий модуль, предназначенный для систем оптической связи на дистанции 40 км с использованием FEC (30 км без FEC). Конструкция соответствует стандарту 100GBASE-ER4 (IEEE 802.3-2012, раздел 88), электрическому стандарту «чип-модуль» IEEE 802.3bm CAUI-4 и стандарту ITU-T G.959.1-2012-02. Модуль преобразует 4 входных канала электрических данных со скоростью от 25,78 Гбит/с до 27,95 Гбит/с в 4-канальные оптические сигналы и мультиплексирует их в один канал для оптической передачи 100 Гбит/с. И наоборот, на стороне приема модуль оптически демультиплексирует входной сигнал 100 Гбит/с в 4-канальные сигналы и преобразует их в 4-канальные выходные электрические данные.

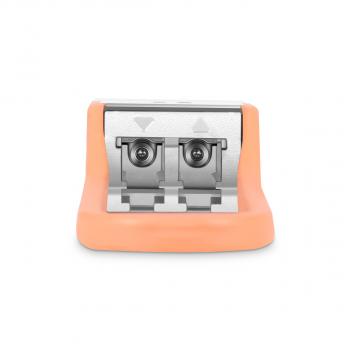

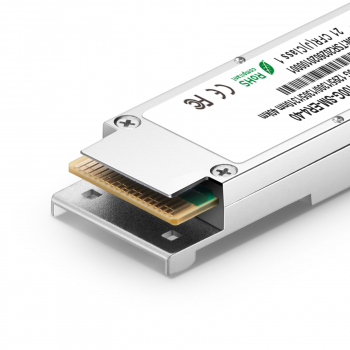

Центральные длины волн 4 каналов составляют 1296 нм, 1300 нм, 1305 нм и 1309 нм. Модуль оснащен дуплексным разъемом LC/LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса. Чтобы свести к минимуму оптическую дисперсию в магистральных системах, с этим модулем необходимо использовать одномодовое волокно (SMF).
Продукт разработан с учетом форм-фактора, оптических/электрических соединений и цифрового диагностического интерфейса в соответствии с многосторонним соглашением QSFP28 MSA. Он спроектирован для работы в самых суровых внешних условиях, включая экстремальные значения температуры, влажности и электромагнитных помех.
|
Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Ref. |
||
|
Transmitter |
||||||||
|
Wavelength Assignment |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
||
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|||
|
Side-mode Suppression Ratio |
SMSR |
30 |
- |
- |
dB |
|
||
|
Total Average Launch Power |
PT |
0 |
- |
8.3 |
dBm |
|
||
|
Average Launch Power, each Lane |
|
-1 |
- |
4 |
dBm |
|
||
|
Difference in Launch Power between any two Lanes (OMA) |
|
- |
- |
6.5 |
dB |
|
||
|
Optical Modulation Amplitude, each Lane |
OMA |
-4 |
|
4.5 |
dBm |
|
||
|
Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane |
|
-4.8 |
- |
|
dBm |
|
||
|
TDP, each Lane |
TDP |
|
|
2.2 |
dB |
|
||
|
Extinction Ratio |
ER |
4 |
- |
- |
dB |
|
||
|
Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} |
|
0.25, 0.4, 0.45, 0.25, 0.28, 0.4 |
|
|
|
|
||
|
Optical Return Loss Tolerance |
|
- |
- |
20 |
dB |
|
||
|
Average Launch Power OFF Transmitter, each Lane |
Poff |
|
|
-30 |
dBm |
|
||
|
Relative Intensity Noise |
Rin |
|
|
-128 |
dB/HZ |
1 |
||
|
Optical Return Loss Tolerance |
|
- |
- |
12 |
dB |
|
||
|
Receiver |
||||||||
|
Damage Threshold |
THd |
3.3 |
|
|
dBm |
1 |
||
|
Average Power at Receiver Input, each Lane |
R |
|
|
-17 |
dBm |
|
||
|
Average Power at Receiver Input, each Lane |
R |
|
|
-21 |
dBm |
2 |
||
|
RSSI Accuracy |
|
-2 |
|
2 |
dB |
|
||
|
Receiver Reflectance |
Rrx |
|
|
-26 |
dB |
|
||
|
Receiver Power (OMA), each Lane |
|
- |
- |
3.5 |
dBm |
|
||
|
LOS De-Assert |
LOSD |
|
|
-25 |
dBm |
|
||
|
LOS Assert |
LOSA |
-35 |
|
|
dBm |
|
||
|
LOS Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
||
Примечание
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | Dual Fiber |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | QSFP28 |
| Скорость передачи данных: | 100 Гбит/с |
| Дальность передачи: | 40 км |
| Оптический бюджет: | 16 дБ |
