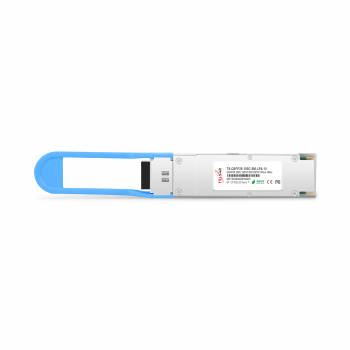

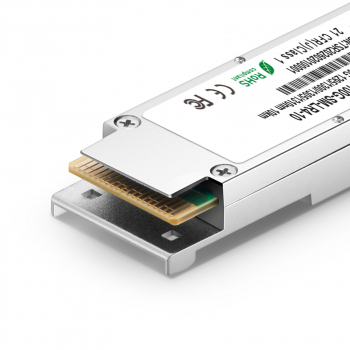

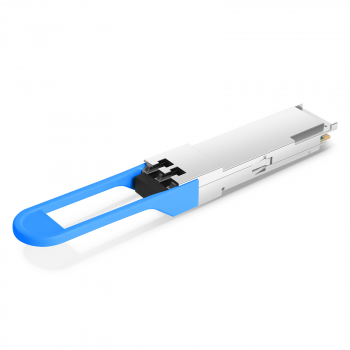

Модуль оптический QSFP28 (100G), до 10км, DDM, LC/LC - TS-QSFP28-100G-SM-LR4-10 TELSAR

TS-QSFP28-100G-SM-LR4-10 TELSAR - модуль оптический QSFP28 (100G) 1295/1300/1305/1310нм, дальность до 10км (8дБ), DDM, LC/LC

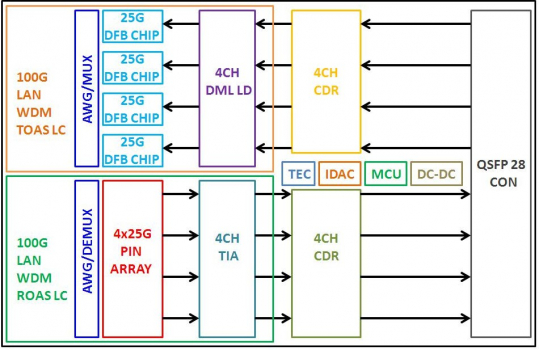

Оптический 4-канальный модуль TS-QSFP28-100G-SM-LR4-10 с форм-фактором QSFP28 предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 100 Гбит/с на максимальную дальность до 10м. Рабочие длины волн 1295/1300/1305/1310нм, оптический бюджет 8 дБ, 4-канальный охлаждаемый передатчик LAN-WDM на базе лазеров DFB (с распределенной обратной связью), 4-канальный фотоприемник типа PIN-ROSA, встроенные схемы CDR (восстановления тактовой частоты и данных) в каналах приема и передачи. Выполнен в форм-факторе, а также оснащено оптическими/электрическими соединениями и интерфейсом цифровой диагностики в соответствии со спецификацией QSFP MSA. Соответствует требованиям стандарта IEEE 802.3ba 100GBASE-LR4 к оптическому интерфейсу

 Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности:

• Скорость передачи данных 100 Гбит/с

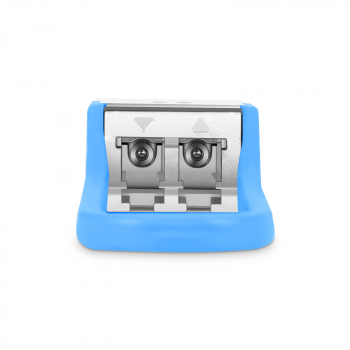

• Тип модуля: Двухволоконный Duplex LC
• Мощность передатчика: -4.3 - 4.5 дБм
• Чувствительность приемника: -8.6 дБм
• 1295/1300/1305/1310нм 4-канальный Full-Duplex модуль, до 25 Гбит/с на канал
• Соответствует стандартам QSFP MSA с дуплексным LC-разъемом
• Встроенная функция цифровой диагностики
• Передача до 10км с волокном G.652 SMF
• Соответствует требованиям директивы RoHS 6 (без содержания свинца)
• Питание: 3,3В
• Диапазон рабочих температур: 0 +70 °C



Оптические характеристики

Примечания:

1. Даже если значение TDP (штраф за дисперсию передатчика) менее 1 дБ, минимальная амплитуда оптического сигнала (OMA min) должна превышать значение, указанное в данной спецификации.
2. Приемник должен выдерживать длительное воздействие модулированного оптического сигнала такой мощности на один канал без риска повреждения. Корректная работа приемника при таком уровне входной мощности не гарантируется.
3. Измерено при подаче на вход приемника эталонного испытательного сигнала с коэффициентом битовых ошибок BER = 1x10№І.
4. Вертикальное закрытие глазковой диаграммы (VECP) и джиттер при стрессовом сигнале являются условиями испытаний для измерения чувствительности приемника в стрессовом режиме. Они не являются рабочими характеристиками приемника.
