Модуль оптический QSFP28 (100G), до 100м, DDM, LC/LC - TS-QSFP28-100G-MM-SR4 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 4 860 p ⓘ
Оптовая цена - 4 714 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-QSFP28-100G-MM-SR4

Описание

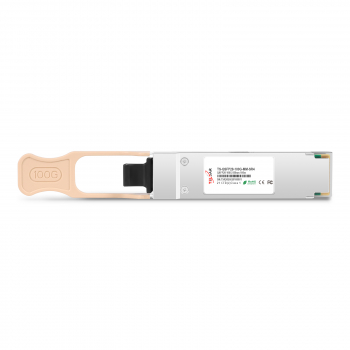

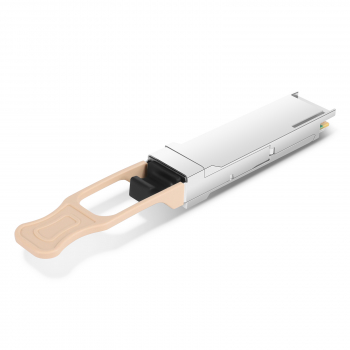

TS-QSFP28-100G-MM-SR4 TELSAR представляет собой параллельный оптический модуль Quad Small Form-factor Pluggable (QSFP28) со скоростью передачи данных 100 Гбит/с. Он обеспечивает повышенную плотность портов и экономию общих системных затрат. Полнодуплексный оптический модуль QSFP28 предлагает 4 независимых канала приема и передачи, каждый из которых способен работать на скорости 25 Гбит/с, что обеспечивает совокупную скорость передачи данных 100 Гбит/с на расстоянии до 100 метров по многомодовому волокну OM4.

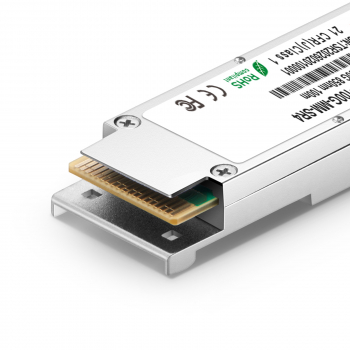

Эти модули предназначены для работы в многомодовых волоконно-оптических системах с номинальной длиной волны 850 нм. Электрический интерфейс использует 38-контактный разъем краевого типа. Оптический интерфейс использует 12-волоконный разъем MTP/MPO.

Особенности

4-канальный полнодуплексный модуль трансивера
Скорость передачи данных до 25 Гбит/с на канал
Поддержка скоростей передачи данных 40GE и 56G FDR
4-канальная матрица VCSEL 850 нм
4-канальная матрица фотодетекторов PIN
Внутренние цепи CDR в каналах приемника и передатчика
Низкое энергопотребление < 2,5 Вт
Форм-фактор QSFP28 с возможностью горячей замены
Максимальная длина линии 70 м на OM3 (MMF) и 100 м на OM4 MMF
Одиночный разъем MPO
Рабочая температура корпуса 0°C ~ +70°C
Напряжение питания 3,3 В
Соответствие RoHS 6 (без содержания свинца)

Оптические характеристики

Parameter	Symbol	Min	Typical	Max	Unit	Notes
Transmitter
Centre Wavelength	λc	840	850	860	nm	-
RMS spectral width	∆λ	-	-	0.6	nm	-
Average launch power, each lane	Pout	-8.4	-	2.4	dBm	-
Optical Modulation Amplitude (OMA),each lane	OMA	-6.4		3	dBm	-
Transmitter and dispersion eye closure(TDEC),each lane	TDEC			4.3	dB
Extinction Ratio	ER	3	-	-	dB	-
Average launch power of OFF transmitter, each lane				-30	dB	-
Eye Mask coordinates: X1, X2, X3, Y1, Y2, Y3	SPECIFICATION VALUES 0.3,0.38,0.45,0.35,0.41.0.5					Hit Ratio = 5x10-5
Receiver
Centre Wavelength	λc	840	850	860	nm	-
Stressed receiver sensitivity in OMA				-5.2	dBm	1
Maximum Average power at receiver , each lane				2.4	dBm	-
Minimum Average power at receiver , each lane				-10.3	dBm
Receiver Reflectance				-12	dB	-
LOS Assert		-30			dBm	-
LOS De-Assert – OMA				-7.5	dBm	-
LOS Hysteresis		0.5			dB	-

Note：

Measured with conformance test signal at TP3 for BER = 1x10e-5.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	MMF (многомодовое)
Форм-фактор:	QSFP28
Скорость передачи данных:	100 Гбит/с
Дальность передачи:	100 м
Оптический бюджет:	9 дБ
