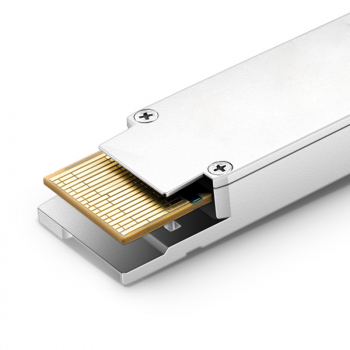

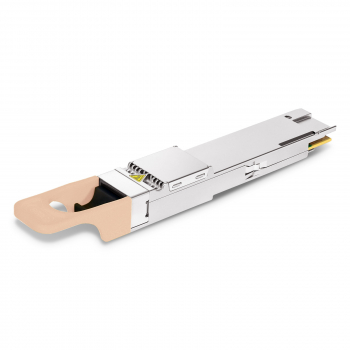

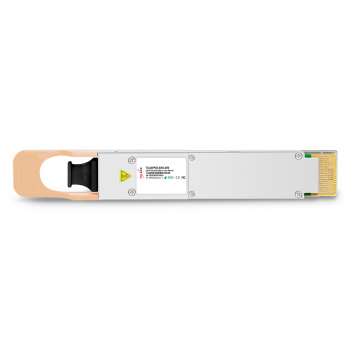

TS-QSFPDD-800G-SR8 TELSAR - восьмиканальный параллельный оптический трансивер в форм-факторе QSFP-DD для сетей 800 Gigabit Ethernet. Является высокопроизводительным модулем для передачи данных на короткие дистанции и межсоединений. Он объединяет восемь каналов передачи данных в каждом направлении со скоростью 8x53,125 ГБод. Дальность передачи QSFP-DD SR8 составляет до 60 метров по многомодовому волокну OM3 или до 100 метров по волокну OM4. Модуль предназначен для работы в многомодовых волоконно-оптических системах с номинальной длиной волны 850 нм.
|
Transmitter Parameter |
Min |
Typical |
Max |
Unit |
|
Signaling rate each lane |
53.125±100ppm |
GBd |
||
|
Lane Wavelength Range |
|
850 |
|
nm |
|
RMS Spectral width |
|
|
0.6 |
nm |
|
Modulation Format |
PAM4 |
|||
|
Average Optical Power per lane |
-4.6 |
|
4 |
dBm |
|
Outer Optical Modulation Amplitude (OMAouter), each lane for TDECQ<=1.8dB for 1.8<TDECQ<=4.4dB |
-2.6 -4.4+TECQ |
|
3.5 3.5 |
dBm |
|
Transmitter and Dispersion Eye Closure for PAM4, each Lane |
|
|
4.4 |
dB |
|
Transmitter Eye Closure for PAM4(TECQ), each Lane |
|
|
4.4 |
dB |
|
Extinction Ratio |
2.5 |
|
|
dB |
|
Transmitter excursion ,each lane |
|
|
2 |
dB |
|
Average Launch Power per Lane @ TX Off State |
|
|
-30 |
dBm |
|
Optical Return Loss Tolerance |
|
|
14 |
dB |
|
Encircled Flux |
>=86% at 19um <=30% at 4.5um |
dB |
||
|
Receiver Parameter |
Min |
Typical |
Max |
Unit |
|
Signaling rate each lane |
53.125±100ppm |
GBd |
||
|
Lane Wavelength Range |
|
850 |
|
nm |
|
Modulation Format |
PAM4 |
|||
|
Damage Threshold |
5 |
|
|
dBm |
|
Average Receive Power, each lane |
-6.4 |
|
4 |
dBm |
|
Receiver Power, each lane (OMA) |
|
|
3.5 |
dBm |
|
Receiver Sensitivity each lane (OMAouter) for TECQ<=1.8dB for 1.8<TECQ<=4.4dB |
|
|
-4.6 -6.4+TECQ |
dBm |
|
Receiver reflectance |
|
|
-15 |
dB |
|
Stressed Receiver Sensitivity (OMAouter), each |
|
|
-2 |
dBm |
|
Stressed Conditions for Stress Receiver Sensitivity |
||||
|
Stressed Eye Closure for PAM4 (SECQ),Lane under Test |
|
4.4 |
|
dB |
|
OMAouter of each Aggressor Lane |
|
3.5 |
|
dBm |
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |

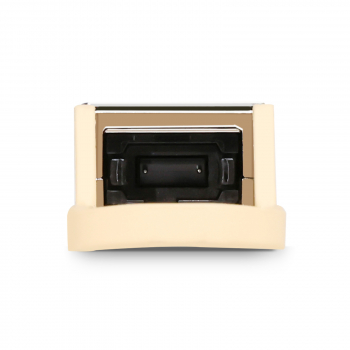

| Тип: | MPO/MTP |
| Тип волокна: | MMF (многомодовое) |
| Форм-фактор: | QSFP-DD |
| Скорость передачи данных: | 800 Гбит/с |
| Дальность передачи: | 100 м |
| Оптический бюджет: | 4.4 дБ |
