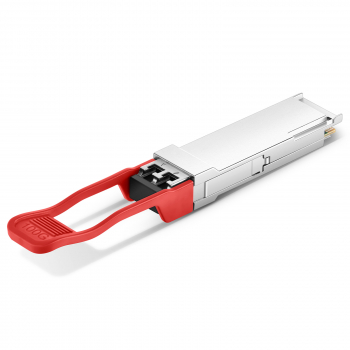

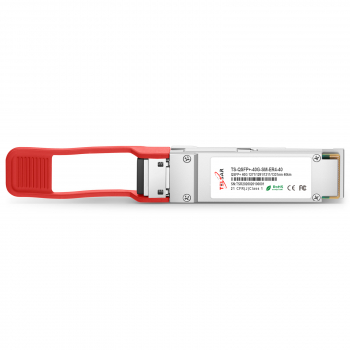

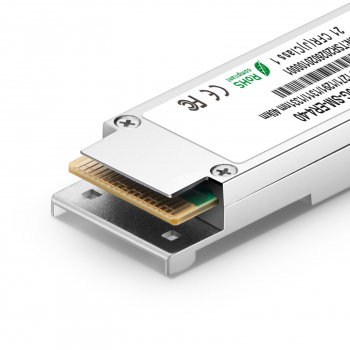

Модуль оптический QSFP+ (40G), до 40км, DDM, LC/LC - TS-QSFP+-40G-SM-ER4-40 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 53 995 p ⓘ
Оптовая цена - 52 375 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-QSFP -40G-SM-ER4-40

Описание

Трансивер TS-QSFP+-40G-SM-ER4-40 TELSAR преобразует 4-канальные входные электрические данные со скоростью 10 Гбит/с в оптические сигналы CWDM с помощью управляемой матрицы лазеров с распределенной обратной связью (DFB) на 4 длинах волн. Оптические сигналы объединяются мультиплексором (MUX) в поток данных 40 Гбит/с, который передается из модуля в одномодовое волокно (SMF). Приемный модуль принимает входные оптические сигналы 40 Гбит/с CWDM и демультиплексирует их на 4 отдельных канала по 10 Гбит/с с разными длинами волн. Свет каждой длины волны улавливается дискретным фотодиодом и выводится в виде электрических данных после усиления сначала трансимпедансным усилителем (TIA), а затем последующим усилителем.

Особенности

Соответствие промышленному стандарту спецификации трансиверов SFF-8436 QSFP+, QSFP+ MSA, RoHS
Скорость передачи данных до 10,3125 Гбит/с на каждую длину волны
4-канальный лазер CWDM DFB (10 Гбит/с на канал)
Высокочувствительный оптический приемник APD/TIA
Встроенный 4-канальный CWDM mux/demux для работы через дуплексный разъем LC
Дальность передачи до 40 км по одномодовому волокну (SMF)
Рабочая температура корпуса: от 0 до 70°C
Максимальное энергопотребление 3,5 Вт
Единый источник питания 3,3 В
Дуплексный разъем LC/LC

Оптические характеристики передатчика

Parameter	Symbols	Min	Type	Max	Unit	Notes
Launch OpticaPower per lane	Po	-2.7	-	+4.5	dBm	1
TotaLaunch OpticaPower	P	-	-	+10.5	dBm	1
Center Wavelength Range	L1	1264.5	1271	1277.5	nm
	L2	1284.5	1291	1297.5	nm
	L3	1304.5	1311	1317.5	nm
	L4	1324.5	1331	1337.5	nm
Extinction Ratio	ER	5.5	-	-	dB	2
Spectrawidth(-20dB)	Δλ	-	-	1	nm
Side Mode Suppression Ratio	SMSR	30	-	-	dB
OpticaReturn Loss Tolerance	ORLT	-	-	20	dB
Pout @TX-Disable Asserted	Poff	-	-	-30	dBm	1
Eye Mask {X1, X2, X3, Y1, Y2, Y3}	{0.25、0.4、0.45、0.25、0.28、0.4}

Примечания:

Оптическая мощность вводится в одномодовое волокно (SMF).
Измерено с использованием тестового шаблона PRBS 2³¹-1 на скорости 10,3125 Гбит/с.

Оптические характеристики приемника

Parameter	Symbols	Min	Type	Max	Unit	Notes
Center Wavelength Range	L1	1264.5	1271	1277.5	nm
	L2	1284.5	1291	1297.5	nm
	L3	1304.5	1311	1317.5	nm
	L4	1324.5	1331	1337.5	nm
Sensitivity per Channe(OMA)	S	-	-	-19	dBm	1
Overload (each channel)	POL	-4.5	-	-	dBm	1
Damage Threshold(each channel)	PD	3.8	-	-	dBm
OpticaReturn Loss	ORL	26	-	-	dB
LOS De-Assert	LOSD	-	-	-20	dBm
LOS Assert	LOSA	-30	-	-	dBm
LOS Hysteresis	LOSH	0.5	-	-	dB

Примечания:

Измерено с использованием тестового шаблона PRBS 2³¹-1, 10,3125 Гбит/с.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	WDM (Bi-Direction), Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	QSFP
Скорость передачи данных:	40 Гбит/с
Дальность передачи:	40 км
Оптический бюджет:	18 дБ
