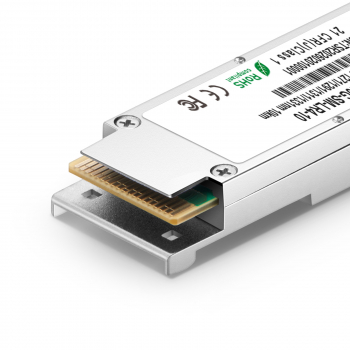

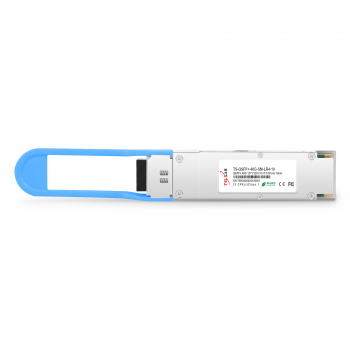

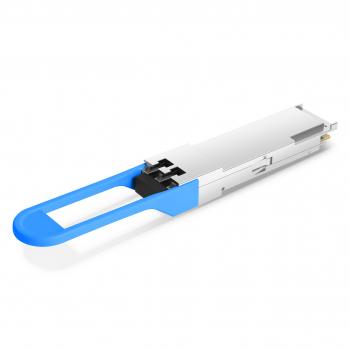

Трансивер - TS-QSFP+-40G-SM-LR4-10 TELSAR — это высокопроизводительный и эффективный модуль для систем последовательной оптической передачи данных со скоростью до 41,5 Гбит/с. Трансивер разработан в соответствии со стандартом IEEE 802.3ba 40GBASE-LR4 для линий связи протяженностью до 10 км.
Модуль преобразует 4 входных канала электрических данных (10 Гбит/с каждый) в 4 оптических сигнала CWDM и мультиплексирует их в единый канал для оптической передачи со скоростью 40 Гбит/с. На стороне приема модуль выполняет обратную операцию: оптически демультиплексирует входной сигнал 40 Гбит/с на 4 канала CWDM и преобразует их в 4 выходных канала электрических данных.
Центральные длины волн четырех каналов CWDM составляют 1271, 1291, 1311 и 1331 нм, согласно сетке длин волн CWDM, определенной в ITU-T G.694.2. Модуль оснащен дуплексным разъемом LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса.
Для минимизации оптической дисперсии в магистральных системах с данным модулем необходимо использовать одномодовое оптоволокно (SMF).
Испытано при рекомендуемых условиях эксплуатации, если не указано иное.
|
Parameter |
Symbols |
Min |
Type |
Max |
Unit |
Notes |
|
Wavelengthλ0 |
λ0 |
1264.5 |
|
1277.5 |
nm |
|
|
Wavelengthλ1 |
λ1 |
1284.5 |
|
1297.5 |
nm |
|
|
Wavelengthλ2 |
λ2 |
1304.5 |
|
1317.5 |
nm |
|
|
Wavelengthλ3 |
λ3 |
1324.5 |
|
1337.5 |
nm |
|
|
Side-Mode Suppression Ratio |
SMSR |
30 |
|
|
dB |
|
|
Spectral width |
SW |
|
|
1.0 |
nm |
|
|
Average power, each lane(EOL) |
TXP |
-7 |
|
2.3 |
dBm |
|
|
Extinction Ratio |
ER |
3.5 |
|
|
dB |
|
|
Optical Modulation Amplitude |
OMA |
-4 |
|
3.5 |
dBm |
|
|
Launch Power in OMA minus TDP, each lane |
|
-4.8 |
|
|
dBm |
|
|
Difference in Power between any two lanes |
|
|
|
6.5 |
dB |
|
|
Optical Return Loss Tolerance |
|
|
|
20 |
dB |
|
|
Average launch power of OFF transmitter, per lane |
|
|
|
-30 |
dBm |
|
|
Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} |
|
|
0.25,0.4, 0.45,0.25, 0.28,0.4 |
|
|
|
|
Eye Mask Margin |
EMM |
5 |
|
|
% |
|
|
Table4- Receiver Operating Characteristic-Optical ，Electrical |
||||||
|
Parameter |
Symbles |
Min |
Type |
Max |
Unit |
Notes |
|
Wavelengthλ0 |
λ0 |
1264.5 |
|
1277.5 |
nm |
|
|
Wavelengthλ1 |
λ1 |
1284.5 |
|
1297.5 |
nm |
|
|
Wavelengthλ2 |
λ2 |
1304.5 |
|
1317.5 |
nm |
|
|
Wavelengthλ3 |
λ3 |
1324.5 |
|
1337.5 |
nm |
|
|
Saturation power（EOL） |
|
2.3 |
|
|
dBm |
|
|
Max Input power |
|
2.3 |
|
|
dBm |
|
|
Sensitivity（OMA EOL）,each lane |
|
|
|
-11.5 |
dBm |
|
|
Stressed Receiver Sensitivity(OMA、EOL) ,each lane |
|
|
|
-9.6 |
dBm |
|
|
Receiver Reflectance |
|
|
|
-26 |
dBm |
|
|
Rx_Loss assert |
LOSA |
-30 |
|
|
dBm |
|
|
Rx_LossDe_assert |
LOSD |
|
|
-12 |
dBm |
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
Rx output squelch function |
|
|
Yes |
|
- |
|
|
Rx LOS in signal or RSSI |
|
|
RSSI |
|
- |
|
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | WDM (Bi-Direction), Dual Fiber |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | QSFP |
| Скорость передачи данных: | 40 Гбит/с |
| Дальность передачи: | 10 км |
| Оптический бюджет: | 10 дБ |
