TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»

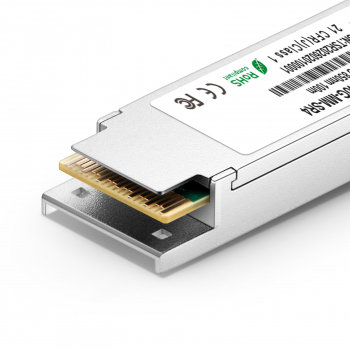

Трансивер TS-QSFP+-40G-MM-SR4 TELSAR представляет собой параллельный оптический модуль Quad Small Form-factor со скоростью 40 Гбит/с и поддержкой горячей замены. Модуль объединяет 4 независимых передатчика и 4 независимых приемника. Четырехканальная матрица VCSEL 850 нм, матрица фотодиодов (PIN), усилитель и драйвер используются в модуле для обеспечения компактности, низкого энергопотребления и малой стоимости. Каждый канал может работать на скорости 10 Гбит/с на расстоянии до 100 м при использовании волокна OM3.
Трансивер соответствует отраслевому стандарту SFF-8436 (спецификация трансивера QSFP+). Функция цифровой диагностики позволяет контролировать рабочее состояние модуля. Электрический интерфейс использует 38-контактный разъем краевого типа. Оптический интерфейс использует 8- или 12-волоконный разъем MTP (MPO).
Трансивер TS-QSFP+-40G-MM-SR4 отличается малыми размерами, параллельной многоканальностью, поддержкой горячей замены, низким энергопотреблением и высокой скоростью работы. Он отлично подходит для высокоскоростных соединений с высокой плотностью данных на коротких дистанциях.
|
Parameter |
Symbols |
Min |
Type |
Max |
Unit |
Notes |
|
Center wavelength |
λc |
840 |
850 |
860 |
nm |
|
|
RMS spectral width |
SW |
|
|
0.65 |
nm |
|
|
Average power, each lane(EOL) |
TXP |
-7.6 |
|
2.4 |
dBm |
|
|
Extinction Ratio |
|
3 |
|
|
dB |
|
|
TDP per Lane |
TDP |
|
|
3.5 |
dB |
|
|
Launch Power in OMA minus TDP, each lane |
|
-6.5 |
|
|
dBm |
|
|
Optical Return Loss Tolerance |
|
|
|
12 |
dB |
|
|
Average launch power of OFF transmitter, per lane |
|
|
|
-30 |
dBm |
|
|
Transmitter eye mask definition {X1, X2, X3, Y1, Y2, Y3} |
|
10% |
|
|
IEEE802. 3ba |
Hit ratio = 1 × 10-12 |
|
Parameter |
Symbols |
Min |
Type |
Max |
Unit |
Notes |
|
Center wavelength |
λc |
840 |
850 |
860 |
nm |
|
|
Saturation power（EOL） |
|
2.4 |
|
|
dBm |
|
|
Max Input power |
|
2.4 |
|
|
dBm |
|
|
Average power at receiver input, each lane |
|
-6 |
|
2.4 |
dBm |
|
|
Receive Power (OMA) per Lane |
|
|
|
3 |
dBm |
|
|
Peak Power, per lane |
|
|
|
4 |
dBm |
|
|
Sensitivity （ OMA EOL）,each lane |
|
|
|
-11.1 |
dBm |
|
|
Receiver Reflectance |
|
|
|
-12 |
dBm |
|
|
Receiver jitter tolerance [OMA], each Lane |
|
|
|
-5.4 |
dBm |
|
|
Rx_Loss assert |
LOSA |
-30 |
|
|
dBm |
|
|
Rx_LossDe_assert |
LOSD |
|
|
-12 |
dBm |
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
Rx output squelch function |
|
|
Yes |
|
- |
|
|
Rx LOS in signal or RSSI |
|
|
RSSI |
|
- |
|
|
Laser status in reset |
|
|
Close |
|
- |
|
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | Dual Fiber |
| Тип волокна: | MMF (многомодовое) |
| Форм-фактор: | QSFP |
| Скорость передачи данных: | 40 Гбит/с |
| Дальность передачи: | 100 м |
| Оптический бюджет: | 6 дБ |
