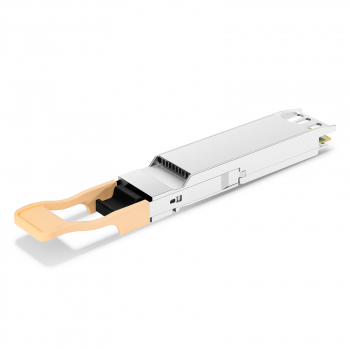

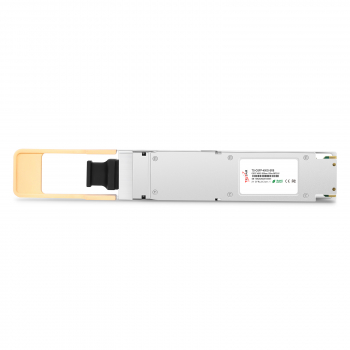

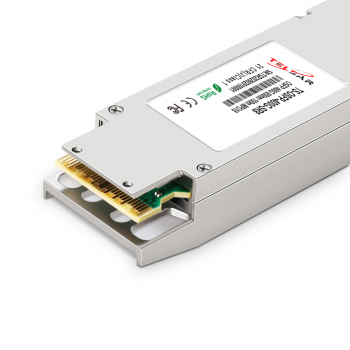

Модуль оптический OSFP (400G), до 100м, DDM, MPO16 - TS-OSFP-400G-SR8 TELSAR

Модуль оптический OSFP (400G), до 100м, DDM, MPO16 - TS-OSFP-400G-SR8 TELSAR (850нм (MM), дальность до 100м (4,4дБ), DDM, MPO16)

Оптический модуль TS-OSFP-400G-SR8 предназначен для использования в каналах связи 400 Gigabit Ethernet на дистанциях до 70 м по волокну OM3 или до 100 м по волокну OM4. Модуль имеет 8 независимых электрических каналов ввода-вывода, работающих на скорости 53,125 Гбит/с на канал. Данный трансивер состоит из двух блоков передатчиков/приемников, каждый из которых работает на длине волны 850 нм. Тракт передачи модуля включает в себя ASIC-ретаймер PAM4 с двумя 4-канальными драйверами модулятора и 8 модулируемыми лазерами. Тракт приема состоит из 8 фотодиодов и двух 4-канальных трансимпедансных усилителей (TIA) вместе с ретаймером PAM4. Электрический интерфейс модуля соответствует спецификации 400GAUI-8, определенной стандартом IEEE 802.3bs, а также соответствует требованиям OSFP MSA.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности

• Поддержка скорости передачи данных 425 Гбит/с.
• Питание 3,3 В.
• Энергопотребление < 10 Вт.
• Соответствие спецификации OSFP MSA.
• Электрический интерфейс 8 x 26,5625 Гбод (PAM4).

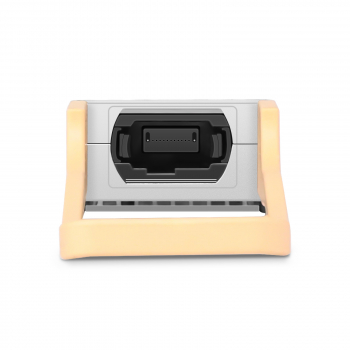

• Оптический разъем MPO-16 APC.
• 8 полностью независимых каналов с поддержкой режима Break-out.
• Диапазон рабочих температур корпуса: от 0°C до 70°C.
• Передатчик на базе VCSEL-лазеров.
• Массив фотодиодов (PIN) и трансимпедансных усилителей (TIA) на стороне приемника.
• Интерфейс I2C с интегрированными функциями безопасности и цифрового диагностического мониторинга (DDM).
• Сертификация: TUV/UL/FDA

Области применения

• Стык 1 x 400GbE.
• Разделение на 2 x 200GbE.
• Разделение на 4 x 100GbE.
• Разделение на 8 x 50GbE.
• Оптический сигнал 50G PAM-4 на канал.

Optical Characteristics @TP2 Test Point

*14: RMS spectral width is the standard deviation of the spectrum.

*15: Even if the TDECQ < 1.4dB, the OMA (min) must exceed this value.

*16: Ceq  is a coefficient defined in 121.8.5.3, which accounts for the reference equalizer noise enhancement. *17: If measured into type A1a.2 or type A1a.3, or A1a.4, 50um fiber, in accordance with IEC61280-1-4.

Optical Characteristics @TP3 Test Point

*18: The receiver shall be able to tolerate, without damage, continuous exposure to an optical input signal having this average power level on one lane. The receiver does not have to operate correctly at this input power.

*19: Average receive power, each lane (min) is informative and not the principal indicator of signal strength. A received

power below this value cannot be compliant; however, a value above this does not ensure compliance. *20: Measured with conformance test signal at TP3 (see 138.8.10) for the BER specified in 138.1.1.

*21: Receiver sensitivity is informative and is defined for a transmitter with a value of SECQ up to 4.5dB with BER<2.4x10-4 without FEC in PRBS 231-1.

*22: These test conditions are for measuring stressed receiver sensitivity. They are not characteristics of the receiver. *23: Ceq  is a coefficient defined in 121.8.5.3, which accounts for the reference equalizer noise enhancement.

*24: Only applies to 100GBASE-SR2 and 200GBASE-SR4 and 400GBASE-SR8.

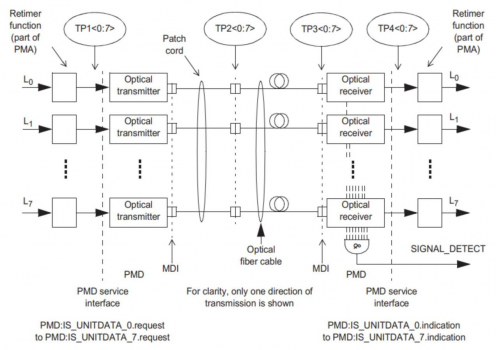

Reference Points
