Карта 20-канальный QAM-модулятор C518-20 Sumavision

Доступно изображений: 2

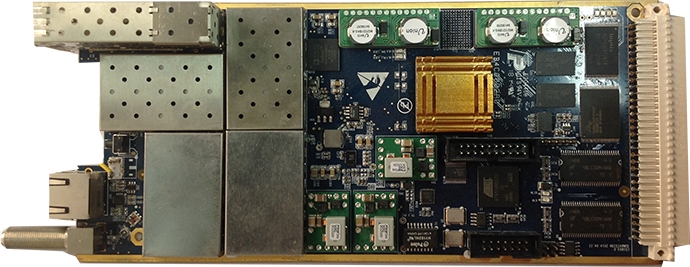

Карта 20-канальный QAM-модулятор C518-20 Sumavision

Печатная форма Вернуться
517 172 / p

Описание продукта

С518 - карта 20 канального несмежного QAM модулятора. C518 - это модулятор нового поколения от Sumavision с технологией высокой интеграции. Карта поддерживает до 24 несмежных несущих на выходе, каждая из них может быть индивидуально скремблирована. Каждый порт может поддерживать 4 различных алгоритма скремблирования SimulCrypt, и кодирование суммарно до 64 программ в каждой несущей. В комбинации с самой передовой платформой EMR, она может обеспечить идеальное решение по QAM-модуляции.

Особенности

  • Карта С518 занимает верхний уровень по RF индексу на мировом рынке.
  • Высокая степень интеграции, поддерживает 8 несмежных несущих с выхода одной карты.
  • Поддержка функции скремблирования.
  • Совместимость с другими видами карт для EMR 3.0.
  • Одно шасси EMR 3.0 поддерживает до 72 несмежных QAM несущих на выходе.

Технические характеристики QAM

  • Форматы модуляции 64QAM, 128QAM, 256QAM.
  • ITU-T J.83 Annex A.
  • Полоса 6 или 8 МГц.
  • Диапазон символьной скорости: 3.500-7.000 МБод (с шагом 1кБод).
  • Диапазон частот: 45-1000 МГц (8 несмежных несущих с одного RF-порта).
  • Выходной уровень: 95-122 дБмкВ.
  • MER: 42.
  • Отношение сигнал/шум: 60dBc@256QAM.
  • PCR джиттер : 200 нс.
  • Фазовый шум: -85дБ@1KHz, -100дБ@10KHz, -105дБ@100KHz, -110дБ@1MHz.
  • RFвыход: коннектор F-типа, 75 .
  • Максимальное количество программ в каждой несущей: 64.
  • Максимальное количество PID в каждой несущей: 256.
  • Возможность мультиплексирования TS потока из модуля SFP(960Mбит/с).

Выход

  • Один RF выход (8 несмежных несущих), коннектор F-типа.
  • Один SFP module для получения IP потока до 960Мбит/с.
  • Один 100M Ethernet порт управления.

Управление

  • SUMAVISION Multiplex Element Manager - отдельный WEB интерфейс управления.
  • Поддержка SNMP.
  • Обновление через порт Ethernet.

Электрические параметры

  • Энергопотребление: 40Вт.

Условия эксплуатации

  • Рабочая температура: 5°~40°C.
  • Температура хранения: -10°~70°C.
  • Максимальная влажность: 80%.

Конфигурация

Максимум три карты C518 в одном шасси EMR (одна карта занимает 2 слота по высоте).
