Карта 08-канальный QAM-модулятор C518C-08 Sumavision

C518C - карта 8 канальной несмежной QAM модуляции. Это модулятор новейшего поколения от компании Sumavision, который обладает высочайшей степенью интеграции. Карта может выдавать на один RF выход до 16 несмежных несущих (расширение с 8 TS до 12/16 TS возможно с помощью лицензии на дополнительные 4TS) и каждая из них может быть отдельно скремблирована. Каждый порт может поддерживать до 6 Symulcrypt систем и скремблирование до 64 сервисов. В комбинации с самой продвинутой платформой обработки сигнала EMR 3.0 может предоставить идеальное решение задачи вещания цифрового телевидения для любого оператора.

Лицензии для расширения функционала карты модулятора C518

Лицензии не включены в стоимость карты и оплачиваются отдельно.

• Лицензия на дополнительные 4 TS QAM - 1100$

Особенности карты C518C

• Карта C518C способна выдать самый высокий в мире уровень RF сигнала

• Высокий уровень интеграции, до 16 QAM несущих на одной карте (в максимальной комплектации C518C-16)

• Поддерживает функцию обработки потоков встроенным скремблером

• Гибкие возможности совместной работы с другими функциональными картами шасси EMR 3.0

• До 96 QAM несущих на одном шасси EMR 3.0

Технические характеристики карты C518C

Индекс QAM

• Режим модуляции: 64QAM, 128QAM, 256QAM

• ITU-T J.83 Annex A/B/C

• Полоса частот 6 или 8MHz

• Символьная скорость: 3.500-7.000 Mbaud (шаг 1kBaud)

• Частотный диапазон: 45-1005MHz

• Уровень выходного сигнала: 95-122 dBuV

• MER (без эквалайзера): 42 , MER(с эквалайзером): 45

• SNR: 60dBc@256QAM

• PCR Jitter: 200ns

• Фазовый шум: -85dB@1KHz, -100dB@10KHz, -105dB@100KHz, 110@1M

• RF выход: F-type коннектор, 75

• Поддержка фиксированного PID маппинга

• Максимальное число сервисов в каждой частоте: 64

• Максимальное число PID в каждой частоте: 256

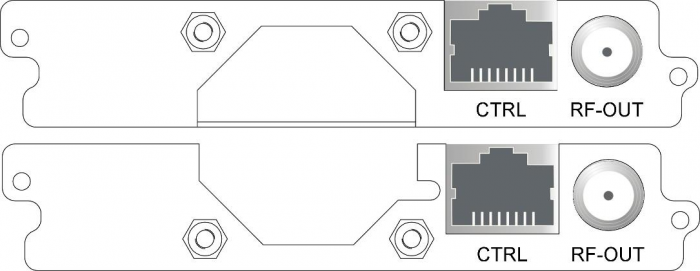

Выход

• Один RF Выход (8 несмежных частот), F-type коннектор

• Один контрольный порт 100Mbps Ethernet

Управление

• Диспетчер элементов мультиплексирования SUMAVISION

• Поддержка внешнего контроля SNMP

• Обновление ПО через порт Ethernet

Электрические характеристики

• Потребление питания: 30 Вт

Состояние окружающей среды

• Рабочая температура: 5°~40°C

• Температура хранения: -10°~70°C

• Максимальная влажность: 80%

Конфигурация

• EMR поддерживает до 6-ти карт (2 карты используют один вентилятор)
