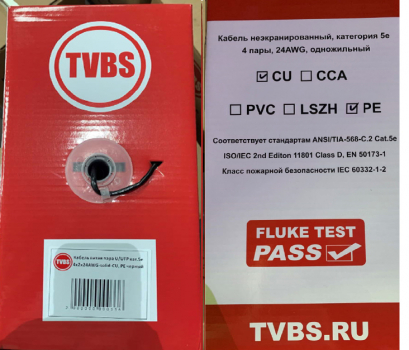

Кабель витая пара TVBS U/UTP неэкранированный категории 5е, 4 пары, проводник одножильный (solid), материал проводника Cu (медь), диаметр проводника 0.48мм, оболочка ПЭ чёрный. Упаковка: бухта 305м, в коробке две бухты. Кабель предназначен для внешней и внутренней прокладки для использования в системах передачи данных со скоростью до 1 Гбит/c.
Кабель витая пара является одним из важнейших компонентов современных структурированных кабельных систем.
Кабель витая пара U/UTP TVBS используется
СООТВЕТСТВИЕ СТАНДАРТАМ
ПРИМЕНЕНИЕ кабеля витая пара TVBS U/UTP
|
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ витой пары TVBS U/UTP |
||
|
Проводник |
Материал / Сечение |
Медь / 0.48мм |
|
Материал изоляции |
HD-PE |
|
|
Изоляция |
Толщина |
Номинал: 0.20мм |
|
Диаметр |
Номинал: 0.9мм |
|
|
Цвета |
Бело/Синий-Синий Бело/Оранжевый-Оранжевый |
|
|
Бело/Зеленый-Зеленый Бело/Коричневый-Коричневый |
||
|
Разрыв при растяжении |
Мин.300% |
|
|
Усилие на разрыв |
Мин.1.68кг/мм2 |
|
|
Обертка |
Материал |
PET |
|
Внешняя оболочка |
Материал |
LDPE |
|
Толщина |
Номинал:0.65мм |
|
|
Диаметр |
Номинал:5.3мм |
|
|
Цвет |
Черный или по запросу |
|
|
Разрыв при растяжении |
Мин.300% |
|
|
Усилие на разрыв |
Мин.0.989кг/мм2 |
|
|
Старение при 100 в течение 168 часов |
Мин. сохранение растяжения:50% |
|
|
Мин. сохранение усилия на разрыв:75% |
||
|
Маркировка |
TVBS DATA CABLE U/UTP CAT5e-100MHz 4x2x24AWG-SOLID-CU PE xxxM |
|
|
или по запросу заказчика |
||
|
Тест огнем |
Поджечь 5 раз, каждый раз менее 60 секунд - бумажные индикаторы не должны сгореть |
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||
|
Электрическая прочность изоляции |
2500В / 2 секунды |
|||
|
Сопротивление изоляции |
Мин. 5000 M/км |
|||
|
Сопротивление проводника |
Макс. 9.38 /100м при 20 |
|||
|
Асиметрия сопротивления |
Макс. 2% |
|||
|
Емкостная асиметрия |
Макс. 160 pF/100м |
|||
|
Взаимная емкость |
Макс. 5600 pF/100м |
|||
|
Разброс задержки распространения |
45 нс/100м |
|||
|
Скорость распространения |
0.65C |
|||
|
Импенданс |
772 КГц |
102±15% |
||
|
1-125 МГц |
100±15% |
|||
|
Частотные хар-ки |
Частота |
Макс. затухание |
NEXT |
PSNEXT |
|
(МГц) |
(дБ/100м) |
(дБ), Мин. |
(дБ), Мин. |
|
|
1 |
2.0* |
65.3* |
62.3* |
|
|
4 |
4.1* |
56.3* |
53.3* |
|
|
8 |
5.8* |
51.8* |
48.8* |
|
|
10 |
6.5* |
50.3* |
47.3* |
|
|
16 |
8.2* |
47.2* |
44.2* |
|
|
20 |
9.3* |
45.8* |
42.8* |
|
|
25 |
10.4* |
44.3* |
41.3* |
|
|
31.25 |
11.7* |
42.9* |
33.9* |
|
|
62.5 |
17.0* |
38.4* |
35.4* |
|
|
100 |
22.0* |
35.3* |
32.3* |
|
|
125 |
24.9* |
33.8* |
30.8* |
|
|
Значения помеченные звездочкой (*) только для информации. Минимальные потери Next для любой комбинации пар при комнатной температуре должны быть больше значения формулы |
||||
|
NEXT35.3-15Log(f/100)dB |
||||
