Кабель витая пара TVBS U/UTP кат.5е, 4х2х0.51, одножильный CU, оболочка LSZH оранжевый, 305м


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 12 720 p
Оптовая цена - 12 084 p

цена указана за кат. 305 м

Кабель витая пара TVBS U/UTP неэкранированный категории , 4 пары, проводник одножильный (solid), материал проводника Cu (медь), диаметр проводника 0.51мм, оболочка нг(А)-HF (безгалогенный) оранжевый. Упаковка: бухта 305м, в коробке две бухты. Кабель предназначен для внутренней прокладки для использования в системах передачи данных со скоростью до 1 Гбит/c.

Кабель витая пара является одним из важнейших компонентов современных структурированных кабельных систем.


Кабель витая пара U/UTP TVBS используется

  • При прокладке компьютерных и телекоммуникационных сетей  с использованием различных технологий, таких как Ethernet, Arcnet и Token ring.
  • Для соединения на скоростях передачи данных от 10/100 Мбит/с (Fast Ethernet) до 1000 Мбит/с (Gigabit Ethernet).
  • Для широкополосной передачи видео потоков в IPTV сетях.
  • Для систем видеонаблюдения.
  • Для питания PoE устройств.



Оранжевый цвет кабеля означает, что внешняя оболочка выполнена из низкодымного безгалогенного материала LSZH (Low Smoke Zero Halogen). Этот материал оболочки не распространяет горение и не содержит вредных для организма и оборудования веществ, которые выделяются при горении обычных ПВХ и ПЭ оболочек.

Кроме стандартных технических областей применения описанных выше, кабель с оболочкой LSZH может быть применен для прокладки в жилых и общественных зданиях, детских садах, административных и многофункциональных учреждениях и в специализированных технических помещениях, где по закону РФ 123-ФЗ и требованиям пожарной безопасности ГОСТ Р 53315-2009 использование кабелей с обычной ПВХ и ПЭ оболочкой запрещены, а пожарная безопасность и защита здоровья людей и целостности оборудования от токсичных и коррозионных газов являются обязательными.

Преимущества материала LSZH:

  • Оптимально для общественных зданий с массовым пребыванием людей
  • Противопожарные свойства лучше, чем у материалов ПВХ и ПЭ
  • Не распространяет горение и не содержит вредных галогенов
  • Не причиняет вред людям и оборудованию при горении



СООТВЕТСТВИЕ СТАНДАРТАМ

  • Категория 5E соответствует требованиям стандартов ANSI/TIA, ISO/IEC, CENELEC EN, ANSI/TIA-568-C.2 Cat.5e
  • ISO/IEC 2й Редакции 11801 ClassD CENELEC EN 50173-1
  • IEC61156-5 ,CENELEC EN 50288-3-1
  • Огнестойкость протестирована в соответствии с IEC 60332-1-2
  • RoHS соответствует требованиям директивы Европейского Союза 2011/65/EC

ПРИМЕНЕНИЕ кабеля витая пара TVBS U/UTP

  • 1000BASE-T Gigabit Ethernet 155/622 Mbps ATM 550MHz
  • Broadband Video
  • 10BASE-T, 100BASE-TX Fast Ethernet 100VG-Anylan(IEEE802.3)
  • Voice, T1, ISDN



  КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ витой пары TVBS U/UTP

Проводник

Материал / Сечение

Медь / 0.51мм

Материал изоляции

HD-PE

Изоляция

Толщина

Номинал: 0.20мм

Диаметр

Номинал: 0.9мм



Цвета

Бело/Синий-Синий       Бело/Оранжевый-Оранжевый

Бело/Зеленый-Зеленый     Бело/Коричневый-Коричневый

Разрыв при растяжении

Мин.300%

Усилие на разрыв

Мин.1.68кг/мм2

Экран

Материал

-

Внешняя оболочка

Материал

LSZH (нг(А)-HF)

Толщина

Номинал: 0.65мм

Диаметр

Номинал: 5.3мм

Цвет

Оранжевый или по запросу

Разрыв при растяжении

Мин. 125%

Усилие на разрыв

Мин. 0.917кг/мм2

Старение при 100 в

течение 168 часов

Мин. сохранение растяжения: 75%

Мин. сохранение усилия на разрыв: 70%

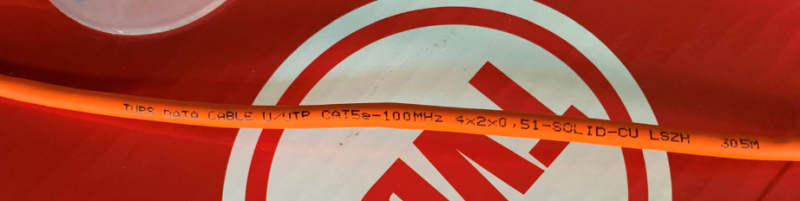

Маркировка

TVBS DATA CABLE U/UTP CAT5e-100MHz 4x2x0,51-SOLID-CU LSZH xxxM

или по запросу заказчика

Тест огнем

Поджечь 5 раз, каждый раз менее 60 секунд - бумажные индикаторы не должны сгореть





  ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрическая прочность изоляции

2500В / 2 секунды

Сопротивление изоляции

Мин. 5000 M/км

Сопротивление проводника

Макс. 9.38 /100м при 20

Асиметрия сопротивления

Макс. 2%

Емкостная асиметрия

Макс. 160 pF/100м

Взаимная емкость

Макс. 5600 pF/100м

Разброс задержки распространения

45 нс/100м

Скорость распространения

0.65C

Импенданс

772 КГц

102±15%

1-125 МГц

100±15%

Частотные хар-ки

Частота

Макс. затухание

NEXT

PSNEXT

(МГц)

(дБ/100м)

(дБ), Мин.

(дБ), Мин.

1

2.0*

65.3*

62.3*

4

4.1*

56.3*

53.3*

8

5.8*

51.8*

48.8*

10

6.5*

50.3*

47.3*

16

8.2*

47.2*

44.2*

20

9.3*

45.8*

42.8*

25

10.4*

44.3*

41.3*

31.25

11.7*

42.9*

33.9*

62.5

17.0*

38.4*

35.4*

100

22.0*

35.3*

32.3*

125

24.9*

33.8*

30.8*

Значения помеченные звездочкой (*) только для информации. Минимальные потери Next для любой комбинации пар при комнатной температуре должны быть больше значения формулы

NEXT35.3-15Log(f/100)dB
