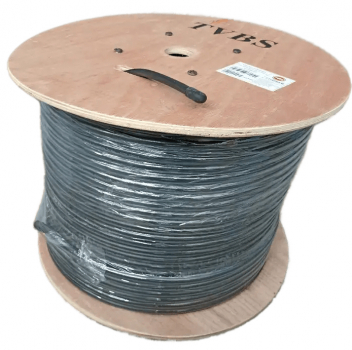

Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS (уценка)
кабель коаксиальный rg11 с витым тросом f1160bem 7x0.8 tvbs уценка_1
Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS (уценка)

кабель коаксиальный rg11 с витым тросом f1160bem 7x0.8 tvbs уценка_2 кабель коаксиальный rg11 с витым тросом f1160bem 7x0.8 tvbs уценка_3
Доступно изображений: 2

Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS (уценка)


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Количество товара по специальным ценам ограничено.
Специальная цена - 5 490* p

цена указана за кат. 305м

Причина уценки:

Производственный брак в виде ухудшения качества пластичности внешней оболочки (ПЭ), произошедший по причине сбоя дозирования химического состава в производственной линии. Повышенная хрупкость внешней оболочки выражается в том, что при низких температурах во время монтажа кабеля внешняя оболочка может потрескаться при изгибах. Также из-за ухудшения пластичности внешней оболочки увеличилась хрупкость соединения кабеля с несущим тросом. Соединительная перемычка выдерживает меньшую нагрузку.

При этом температурный режим использования кабеля и его электрические характеристики передачи радиочастотного сигнала остались без изменений.

Рекомендации по использованию:

  • Производить монтаж кабеля только при температуре выше 12 градусов Цельсия.
  • Использовать как кабель без троса.
  • При креплении кабеля за несущий трос дополнительно укреплять место отвода троса от кабеля кабельными полиэтиленовыми или проволочными стяжками.



Кабель коаксиальный RG11 с витым тросом F1160BEM TVBS. Коаксиальный кабель типа RG11 с усиленным витым тросом и ПЭ оболочкой применяется как для цифрового, так и для аналогового телевидения. Распределительные кабели применяются для создания магистральных ответвлений, через которые сигнал подается от магистрали на домовые распределительные сети. Магистральные ответвления обычно строятся на основе коаксиального кабеля серии RG-11.



Характеристики / Марка кабеля

F1160BVM TVBS

F1160BEM TVBS

F1160BEM 7x0.8 TVBS

Конструктивные данные и размеры

Центральный проводник d, мм 1.63   21% CCS
Диэлектрик d, мм ПЭВ 7,11
Экранировка Al фольги Al (клеенная)
Экранирующая оплетка Al
Оплетка (плотность заполнения) 60% (16x6x0.16мм)
Трос из оцинкованной стали d, мм проволока d=1.83 витой трос 7x0.8мм,  d=2.90
Расстояние между опорами, м 75 150
Внешний диэлектрик d, мм / цвет ПВХ  10.03 / черный ПЭ  10.03 / черный

Электрические параметры при t=20 оС

Волновое сопротивление, Ом 75 ±3
Электрическая емкость, пФ/м 54
Скорость распространения 85%
Коэффициент возвратных потерь, дБ более 20
Эффективность экранирования более, дБ 80

Коэффициент затухания (дБ/100 м ± 5%) при 20 оС

55 МГц 3.3
250 МГц 6.8
350 МГц 8.1
400 МГц 8.8
500 МГц 9.7
600 МГц 10.5
750 МГц 12.1
870 МГц 13.1
1000 МГц 14.3
1200 МГц 15.6
1450 МГц 17.6
1750 МГц 19.7
2150 МГц 21.8

Данные для транспортировки

Размеры коробки / катушки, м 0.46 x 0.46 x0.38 / в катушке 305м 0.48 x 0.48 x0.40 / в катушке 305м
Масса нетто / брутто, кг 36 / 38 29 / 31 35,5кг брутто







Обозначения

Материалы

CCS [ Copper Clad Steel  ] Сталь с медным покрытием
CU Медь
ПЭВ Вспененный полиэтилен физического вспенивания
Al Экранирующая оплетка из алюминия
ПВХ Поливинилхлоридный пластикат. Рабочая температура ПВХ от -20°С до 65°С, температура монтажа ПВХ от 0°С до 30°С.
ПЭ Светостабилизированный полиэтилен. Рабочая температура ПЭ составляет от -40°C до 80°C, температура монтажа ПЭ составляет от 12°C до 30°C.
