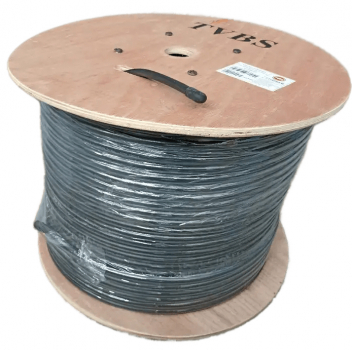

Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS

Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS

Печатная форма Вернуться
Базовая цена - 35.51 p
Оптовая цена - 33.74 p

Кабель коаксиальный RG11 с витым тросом F1160BEM TVBS. Коаксиальный кабель типа RG11 с усиленным витым тросом и ПЭ оболочкой применяется как для цифрового, так и для аналогового телевидения. Распределительные кабели применяются для создания магистральных ответвлений, через которые сигнал подается от магистрали на домовые распределительные сети. Магистральные ответвления обычно строятся на основе коаксиального кабеля серии RG-11.



Характеристики / Марка кабеля

F1160BVM TVBS

F1160BEM TVBS

F1160BEM 7x0.8 TVBS

Конструктивные данные и размеры

Центральный проводник d, мм1.63   21% CCS
Диэлектрик d, ммПЭВ 7,11
Экранировка Al фольгиAl (клеенная)
Экранирующая оплеткаAl
Оплетка (плотность заполнения)60% (16x6x0.16мм)
Трос из оцинкованной стали d, ммпроволока d=1.83витой трос 7x0.8мм,  d=2.90
Расстояние между опорами, м75150
Внешний диэлектрик d, мм / цветПВХ  10.03 / черныйПЭ  10.03 / черный

Электрические параметры при t=20 оС

Волновое сопротивление, Ом75 ±3
Электрическая емкость, пФ/м54
Скорость распространения85%
Коэффициент возвратных потерь, дБболее 20
Эффективность экранирования более, дБ80

Коэффициент затухания (дБ/100 м ± 5%) при 20 оС

55 МГц3.3
250 МГц6.8
350 МГц8.1
400 МГц8.8
500 МГц9.7
600 МГц10.5
750 МГц12.1
870 МГц13.1
1000 МГц14.3
1200 МГц15.6
1450 МГц17.6
1750 МГц19.7
2150 МГц21.8

Данные для транспортировки

Размеры коробки / катушки, м0.46 x 0.46 x0.38 / в катушке 305м0.48 x 0.48 x0.40 / в катушке 305м
Масса нетто / брутто, кг36 / 3829 / 3133



ОбозначенияМатериалы
CCS [ Copper Clad Steel  ]Сталь с медным покрытием
ПЭВВспененный полиэтилен физического вспенивания
AlЭкранирующая оплетка из алюминия
ПВХПоливинилхлоридный пластикат (рабочая температура от -30 до +60 оС)
ПЭСветостабилизированный полиэтилен (рабочая температура от -40 до +75 оС)
