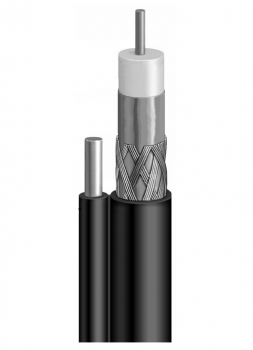

Кабель коаксиальный RG11 с тросом F1190BVM-CU TVBS

Печатная форма Вернуться
Базовая цена - 40.64 p
Оптовая цена - 38.61 p

Коаксиальный кабель F1190BVM-CU TVBS применяется на домовом и абонентском уровне, состоит из склеенной ламинированной алюминиевой ленты (90% оплетки), ПВХ оболочки. Центральный проводник: 14 AWG медь (CU), номинальным диаметром 1.63 мм. В катушке 305 м.



Технические характеристики кабеля F1190BVM-CU TVBS

Центральный проводник Ш, мм 1.63 мм (0.064)  CU
Диэлектрик Ш, мм Расширенный газом полиэтилен, D=7.11 мм (0.280)
Экранировка Al фольги Al (ламинированная)
Экранирующая оплетка Al
Оплетка (плотность заполнения) 90%
Внешний диэлектрик Ш, мм / цвет 7.29 мм (0.287)
Минимальная разрывная нагрузка, кг 166

Электрические параметры при t=20 оС

Волновое сопротивление, Ом 75 ±3
Электрическая емкость, пФ/м 54
Скорость распространения 85%
Коэффициент возвратных потерь, дБ более 20
Эффективность экранирования более, дБ 80

Коэффициент затухания (дБ/100 м ± 5%) при t=20 оС

Частота, МГц дБ/100 метров (MAX)
5 МГц 1.25 дБ
55 МГц 3.15 дБ
83 МГц 3.87 дБ
187 МГц 5.74 дБ
211 МГц 6.23 дБ
250 МГц 6.72 дБ
300 МГц 7.38 дБ
350 МГц 7.94 дБ
400 МГц 8.53 дБ
450 МГц 9.02 дБ
500 МГц 9.51 дБ
550 МГц 9.97 дБ
600 МГц 10.43 дБ
750 МГц 11.97 дБ
865 МГц 13.05 дБ
1000 МГц 14.27 дБ

Данные для транспортировки

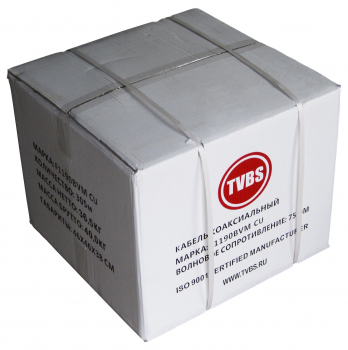

Размеры коробки / катушки, м 0.41 x 0.41 x0.37 / в катушке 305м
Масса нетто / брутто, кг 25 / 27 18 / 20



Обозначения Материалы
CCS [ Copper Clad Steel  ] Сталь с медным покрытием
CU Медь
ПЭВ Вспененный полиэтилен физического вспенивания
Al Экранирующая оплетка из алюминия
ПВХ Поливинилхлоридный пластикат (рабочая температура от -30 до +60 оС)
ПЭ Светостабилизированный полиэтилен (рабочая температура от -40 до +75 оС)
