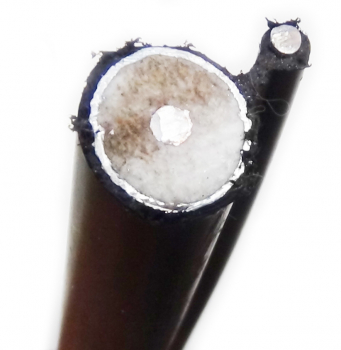

Кабель коаксиальный QR 540 с тросом JCAM 109 TVBS

Распродажа остатков со склада. Количество на складе уточняйте у менеджера. Кабель QR540 TVBS, стандартный, с омедненным алюминиевым центральным проводником, внешним проводником состоящим из тонкостенной алюминиевой трубки, оболочка черный светостабилизированный полиэтилен, оцинкованный монотрос (проволока) 2,77мм.

Характеристики

• Волновое сопротивление, 75 Ом.
• Постоянная распространения, 88%.
• Конструктивные размеры.
• Диаметр центрального проводника, 3,15 мм.
• Материал центрального проводника - омедненный алюминий.
• Диаметр диэлектрика, 13,03 мм.
• Материал диэлектрика - полиэтилен физического вспенивания.
• Диаметр внешнего проводника, 13,72 мм .
• Материал внешнего проводника - Al трубка.
• Диаметр оболочки, мм  15,49.
• Толщина оболочки, мм  0,89.
• Материал оболочки - черный светостабилизированный полиэтилен.
• Минимальный радиус изгиба, 102 мм.
• Эффективность экранирования нового кабеля - выше 120 дБ.

Максимальное затухание в течении всего периода эксплуатации, дБ/100 м

     5 МГц  0,46
    55 МГц  1,54
    83 МГц  1,9
  181 МГц  2,89
  211 МГц  3,12
  250 МГц  3,38
  300 МГц  3,71
  400 МГц  4,33
  450 МГц  4,59
  500 МГц  4,89
  550 МГц  5,12
  600 МГц  5,38
  750 МГц  6,07
  865 МГц  6,56
1000 МГц  7,12

Сопротивление постоянному току

• Центральный проводник - 3,34 Ом/ 1 км.
• Внешний проводник - 1,94 Ом/ 1 км.
• Сопротивление петли -  5,28 Ом/ 1 км.
