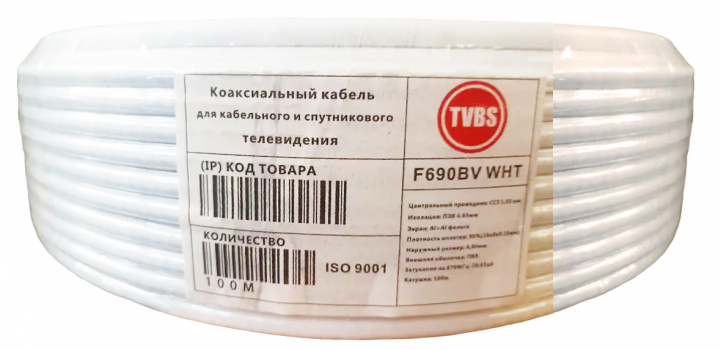

Кабель коаксиальный F690BV TVBS WHT

Напишите менеджеру Распечатать Вернуться

TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 2 508 p
Оптовая цена - 2 386 p
цена указана за 100м

Описание

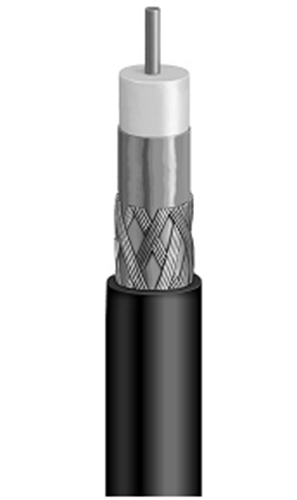

Коаксиальный кабель F690BV TVBS WHT применяется на домовом и абонентском уровне, экран состоит из склеенной ламинированной алюминиевой ленты + 34 AWG плетенная алюминиевая проволока 90% покрытия, оболочка ПВХ. Центральный проводник: 18 AWG сталь с медным покрытием, номинальным диаметром 1.02 мм. Цвет белый, 100 м.

Технические характеристики кабеля F690BV
Центральный проводник d, мм	1.02 мм (0.040) CCS
Диэлектрик d, мм	Расширенный газом полиэтилен, D=4.57 мм (0.180)
Экранировка Al фольги	Al (ламинированная)
Экранирующая оплетка	Al
Оплетка (плотность заполнения)	90%
Внешний диэлектрик d, мм / цвет	6.91 мм
Электрические параметры при t=20 С
Волновое сопротивление, Ом	75 ±3
Электрическая емкость, пФ/м	54
Скорость распространения	85%
Коэффициент возвратных потерь, дБ	более 20
Эффективность экранирования более, дБ	80
Коэффициент затухания (дБ/100 м ± 5%) при t=20 оС
Частота, МГц	дБ/100 метров (MAX)
5 МГц	2.80 дБ
55 МГц	5.25 дБ
83 МГц	6.40 дБ
187 МГц	9.35 дБ
211 МГц	10.00 дБ
250 МГц	10.82 дБ
300 МГц	11.64 дБ
350 МГц	12.63 дБ
400 МГц	13.61 дБ
450 МГц	14.43 дБ
500 МГц	15.29 дБ
550 МГц	16.08 дБ
600 МГц	16.73 дБ
750 МГц	18.54 дБ
865 МГц	20.01 дБ
1000 МГц	21.49 дБ

Обозначения	Материалы
CCS [ Copper Clad Steel ]	Сталь с медным покрытием
CU	Медь
ПЭВ	Вспененный полиэтилен физического вспенивания
Al	Экранирующая оплетка из алюминия
ПВХ	Поливинилхлоридный пластикат. Рабочая температура ПВХ от -20°С до 65°С, температура монтажа ПВХ от 0°С до 30°С.
ПЭ	Светостабилизированный полиэтилен. Рабочая температура ПЭ составляет от -40°C до 80°C, температура монтажа ПЭ составляет от -5°C до 30°C.
