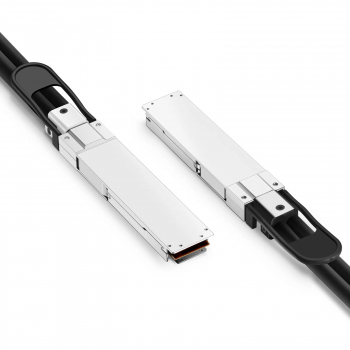

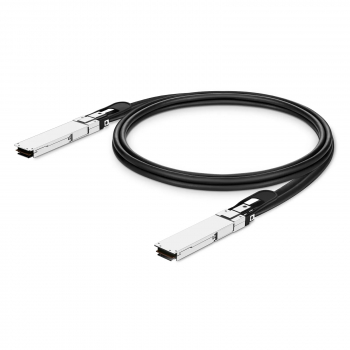

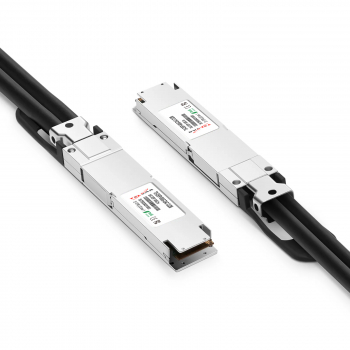

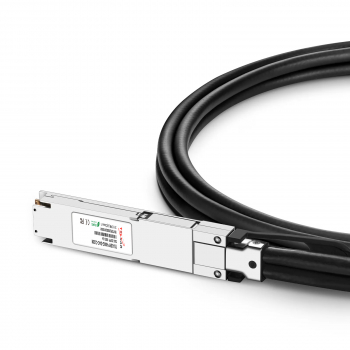

Пассивный медный кабель прямого подключения TS-OSFP-800G-DAC-CU1M TELSAR предназначен для использования в сетях 800GBASE Ethernet. OSFP112 — это система модулей и корзин/разъемов на базе текущего OSFP, нацеленная на поддержку скорости 112 Гбит/с на канал в 8-канальной системе OSFP и обеспечение работы экосистемы межсоединений 800G. Это значительно поможет пользователям существующих систем OSFP модернизировать полосу пропускания канала до 800 Гбит на порт с меньшими затратами и за более короткое время перехода.
|
ITEM |
REQUIREMENT |
TEST CONDITION |
|
|
Differential Impedance |
Cable Impedance |
100±5Ω |
Rise time of 25ps (20 % - 80 %).
|
|
Paddle Card Impedance |
100±10Ω |
||
|
Cable Termination Impedance |
100±10Ω |
||
|
Differential (Input/Output)Return loss SDD11/SDD22] |
Return_loss(f)≥
Where f is the frequency in GHz Return loss(f) is the return loss at frequency f |
10MHz≤f ≤40GHz |
|
|
[Differential to common-mode (Input/Output)Return loss SCD11/SCD22] |
Return_loss(f)≥
Where f is the frequency in GHz Return_loss(f) is the Differential to common-mode return loss at frequency f |
50MHz≤f ≤40GHz |
|
|
Common-mode to Common-mode (Input/Output)Return loss SCC11/SCC22] |
Return_loss(f)≥1.8dB 0.05≤f≤40 Where f is the frequency in GHz Return_loss(f) is the common-mode to common-mode return loss at frequency f |
50MHz≤f ≤40GHz |
|
|
[Differential Insertion Loss (SDD21 Max.) |
(Differential InsertionLoss Max. For TPa to TPb Excluding Test fixture ) |
50MHz≤f ≤40GHz |
|
|
Insertion _loss(f)≥-19.75dB 0.05≤f≤26.56 Where f is the frequency in GHz Insertion Loss (f) Differential Insertion Loss at frequency f |
|||
|
Insertion Loss Deviation |
-0.176*f - 0.7 ≤ ILD ≤ 0.176* f + 0.7 |
50MHz≤f ≤26.56GHz |
|
|
Differential to common-mode Conversion Loss-Differential Insertion Loss(SCD21-SDD21) |
Conversion _loss(f) – IL(f)≥
Where f is the frequency in GHz Conversion_loss(f ) is the cable assembly differential to common-mode conversion loss IL(f) is the cable assembly insertion loss |
50MHz≤f ≤40GHz |
|
|
MDNEXT(multiple disturber near-end crosstalk) |
≥35dB @26.5GHz |
10MHz≤f ≤26.5GHz |
|
|
Intra Skew |
10ps/m, |
10MHz≤f ≤26.5GHz |
|
|
ITEM |
REQUIREMENT |
TEST CONDITON |
|
Low Level Contact Resistance |
70milliohms Max. From initial. |
EIA-364-23:Apply a maximum voltage of 20mV And a current of 100 mA. |
|
Insulation Resistance |
10Mohm(Min.) |
EIA364-21:AC 300V 1minute |
|
Dielectric Withstanding Voltage |
NO disruptive discharge. |
EIA-364-20:Apply a voltage of 300 VDC for 1minute between adjacent terminals And between adjacent terminals and ground. |
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | DAC кабель |
| Форм-фактор: | OSFP |
| Скорость передачи данных: | 800 Гбит/с |
| Дальность передачи: | 1 м |
