TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»

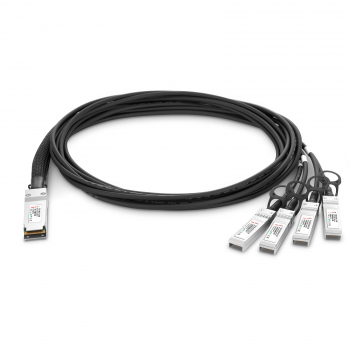

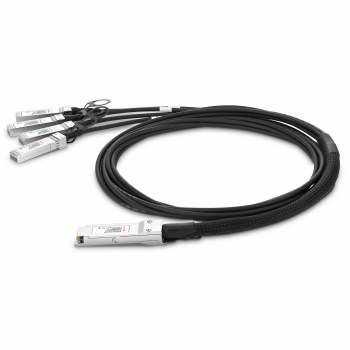

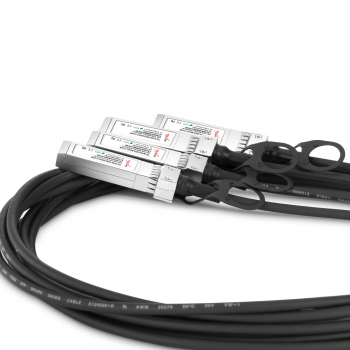

Пассивный медный Breakout кабель прямого подключения TS-Q100-4S25-BDAC-CU1M TELSAR предназначен для работы на коротких дистанциях и предлагает экономичный способ создания 100-гигабитного канала между оборудованием с портами QSFP28 и SFP28. Такие кабели используются для стандартов 100GbE и InfiniBand в целях достижения максимальной производительности. Гибридные кабели разработаны для удовлетворения растущих потребностей центров обработки данных и высокопроизводительных вычислений в высокоплотных кабельных системах коммутации, способных обеспечить совокупную пропускную способность 100 Гбит/с. DAC Breakout кабели TELSAR полностью соответствует существующим промышленным спецификациям, таким как QSFP MSA и IBTA (InfiniBand Trade Association). Гибридные кабели поддерживают требования к передаче полосы пропускания, определенные спецификациями IEEE 802.3ba (100 Гбуит/с) и InfiniBand QDR (4x25 Гбит/с на канал).
|
Parameter |
Symbols |
Min |
Typical |
Max |
Unit |
Notes |
|
Storage Temperature |
TSTG |
-40 |
- |
+85 |
ºC |
|
|
Operating Temperature |
Top |
0 |
|
70 |
ºC |
|
|
3.3V Supply Voltage |
VCC |
-0.5 |
- |
+3.6 |
V |
|
|
Relative Humidity |
RH |
0 |
|
85 |
% |
|
|
Power Dissipation |
PD |
|
|
0.1 |
W |
|
|
Parameter |
Min |
Type |
Max |
Unit |
|
Characteristic impedance |
90 |
100 |
110 |
Ω |
|
Time delay |
-- |
-- |
4.5 |
ns/m |
|
Time delay skew(in the same pair) |
-- |
-- |
10 |
ps |
|
Time delay skew(pair to pair) |
-- |
-- |
50 |
ps |
|
Parameter |
Symbol |
Min |
Typic |
Max |
Unit |
Note |
|
Differential Impedance |
RIN,P-P |
90 |
100 |
110 |
Ω |
|
|
Insertion loss |
SDD21 |
8 |
|
22.48 |
dB |
At 12.8906 GHz |
|
Differential Return Loss |
SDD1 SDD22 |
12.45 |
|
See 1 |
dB |
At 0.05 to 4.1 GHz |
|
3.12 |
|
See 2 |
dB |
At4.1 to 19 GHz |
||
|
Common-mode to common-mode output return loss |
SCC11 SCC22 |
2 |
|
|
dB |
At 0.2 to 19 GHz |
|
|
|
|||||
|
Differential to common-mode return loss |
SCD11 SCD22 |
12 |
|
See 3 |
dB |
At 0.01 to 12.89 |
|
10.58 |
|
See 4 |
At 12.89 to 19 GHz |
|||
|
Differential to common Mode Conversion Loss |
SCD21-IL |
10 |
|
|
dB |
At 0.01 to 12.89 |
|
|
|
See5 |
At 12.89 to 15.7 |
|||
|
6.3 |
|
|
At 15.7 to 19 GHz |
|||
|
Channel Operating Margin |
COM |
3 |
|
|
dB |
|
Примечания:
[1] Коэффициент отражения определяется уравнением SDD11(дБ) < 16,5 - 2 × SQRT(f), где f указана в ГГц
[2] Коэффициент отражения определяется уравнением SDD11(дБ) < 10,66 - 14 × log10(f/5,5), где f указана в ГГц
[3] Коэффициент отражения определяется уравнением SCD11(дБ) < 22 - (20/25,78)*f, где f указана в ГГц
[4] Коэффициент отражения определяется уравнением SCD11(дБ) < 15 - (6/25,78)*f, где f указана в ГГц
[5] Коэффициент отражения определяется уравнением SCD21(дБ) < 27 - (29/22)*f, где f указана в ГГц
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | Breakout DAC кабель |
| Форм-фактор: | QSFP28, SFP28 |
| Скорость передачи данных: | 25 Гбит/с, 100 Гбит/с |
| Дальность передачи: | 1 м |
