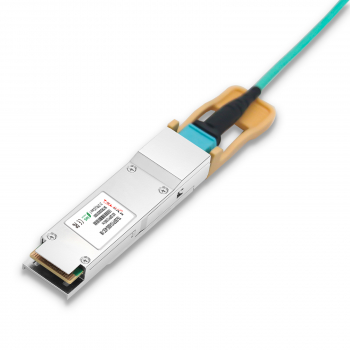

Кабель AOC OSFP112 (800G) 1м - TS-OSFP112-800G-AOC-1M TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 237 954 p ⓘ
Оптовая цена - 230 815 p
цена указана за шт.

файлы

Полное описание и характеристики TS-OSFP112-800G-AOC-1M TELSAR

Описание

Активный оптический кабель (AOC) TS-OSFP112-800G-AOC-1M TELSAR оснащен разъемами OSFP с обеих сторон и предназначен для высокоскоростной передачи данных на короткие расстояния и межсоединения оборудования. Кабель имеет 8 дуплексных каналов с общей пропускной способностью 800 Гбит/с. Каждый канал использует амплитудно-импульсную модуляцию PAM4 на бодовой скорости 53,125 Гбауд. Возможно исполнение под заказ до 30 метров при использовании многомодового волокна OM3 или до 50 метров при использовании волокна OM4.

Скорость передачи данных до 106 Гбит/с на один канал с модуляцией PAM4
Конфигурация электрического интерфейса: 8 каналов по 106,25 Гбит/с (800GAUI-8)
Поддержка электрического интерфейса 800GAUI-8
Встроенные матрицы вертикально-излучающих лазеров (VCSEL) 850нм и фотодиодов (PD)
Поддержка функции цифрового мониторинга параметров (DDM)
Форм-фактор OSFP с возможностью «горячей» замены
Полное соответствие стандарту OSFP MSA 5.0
Полное соответствие спецификации CMIS 5.1
Максимальное энергопотребление не превышает 14 Вт
Питание от одного источника +3,3 В
Рабочий диапазон температур корпуса: от 0 до +70 °C
Соответствие экологическим директивам RoHS 2.0
Области применения: Центры обработки данных (ЦОД) и облачные сетевые инфраструктуры
Стандарты: OSFP MSA 5.0, CMIS 5.1

Absolute Maximum Ratings

Parameter	Symbol	Min	Typical	Max	Unit	Notes
Storage Temperature	T_STG	-5	-	+75	ºC
Relative Humidity (non-condensation)	R_H	5	-	85	%
Power Supply Voltage	V_CC	-0.5	-	+3.6	V
Pre-FEC Max BER				2.4E-4

Recommended Operatin Conditions

Parameter	Symbol	Min	Typical	Max	Unit	Notes
Case temperature	Tc	0	-	+70	℃
3.3V Supply Voltage	V_CC	3.135	3.3	3.465	V
Standard Cable Lengths		1		100	m
Power Consumption	PDISS			14	W

Electrical Characteristic

	Parameter		Min		Typical		Max		Unit
	Receiver electrical output characteristics at TP4
	Signaling rate per lane				53.125				GBd
	AC common-mode output voltage(RMS)				-		17.5		mV
	Differential peak-to-peak output voltage						900		mV
	Near-end ESMW (Eye symmetry mask width)				TBD				UI
	Near-end Eye height, differential		24						mV
	Near-end vertical eye closure						7.5		dB
	Far-end ESMW (Eye symmetry mask width)				TBD				UI
	Far-end Eye height, differential		24						mV
	Far-end vertical eye closure						7.5		dB
	Far-end pre-cursor ISI ratio				TBD				%
	Common mode to differential conversion return loss		802.3ck 120G-1						dB
	Effective return loss		TBD						dB
	Differential termination mismatch						10		%
	Transition time (min, 20% to 80%)				TBD				ps
	DC common mode voltage		-350				2850		mV
	Transmitter electrical input characteristics at TP1
Signaling rate, per lane				53.125				GBd
Differential pk-pk input voltage tolerance		900						mV
Common-mode to differential return loss		802.3ck Equation(120G-1)
Effective return loss		TBD
Differential termination mismatch						10		%
Module stressed input test		See 120G.3.4.1
Single-ended voltage tolerance range		-0.4				3.3		V
DC common-mode voltage		-350 2850						mV

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	AOC кабель
Форм-фактор:	OSFP112
Скорость передачи данных:	800 Гбит/с
Дальность передачи:	1 м
