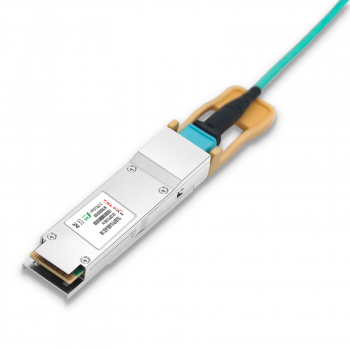

Кабель AOC OSFP112 (400G) 1м - TS-OSFP112-400G-AOC-1M TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 121 338 p ⓘ
Оптовая цена - 117 698 p
цена указана за шт.

файлы

Подробное описание и характеристики S-OSFP112-400G-AOC-1M TELSAR

Описание

Активный оптический кабель (AOC) TS-OSFP112-400G-AOC-1M TELSAR разработан специально для сетей 400G Ethernet и использует параллельную архитектуру. Встроенный трансивер преобразует 4 входных канала электрических данных (скоростью 100 Гбит/с каждый, с модуляцией PAM4) в 4 параллельных оптических потока. Каждый поток работает на скорости 100 Гбит/с, обеспечивая общую пропускную способность в 400 Гбит/с. Под заказ возможно исполнение до 30 метров по многомодовому волокну OM3 или до 100 метров по волокну OM4 при использовании упреждающей коррекции ошибок (FEC).

Скорость передачи данных до 106,25 Гбит/с на один канал с модуляцией PAM4
Поддержка электрического интерфейса 400GAUI-4
Конфигурация электрического интерфейса: 4 канала по 106,25 Гбит/с (400GAUI-4)
Встроенные матрицы вертикально-излучающих лазеров (VCSEL) 850 нм и фотодиодов (PD)
Поддержка функции цифрового мониторинга параметров (DDM)
Возможность «горячей» замены без отключения оборудования
Полное соответствие стандарту OSFP MSA 5.0
Полное соответствие спецификации CMIS 5.1
Длина кабеля до 30 метров при использовании оптического волокна OM3
Длина кабеля до 100 метров при использовании оптического волокна OM4
Максимальное энергопотребление не превышает 9 Вт
Питание +3,3 В
Рабочий диапазон температур корпуса: от 0 до +70 °C
Соответствие экологическим директивам RoHS 2.0
Области применения: Центры обработки данных (ЦОД) и облачные сетевые инфраструктуры

Absolute Maximum Ratings

Parameter	Symbol	Unit	Min	Max
Case Operating Temperature	Top	℃	0	+70
Storage Temperature Range	Ts	℃	-40	+85
Relative Humidity	RH	%	0	85
Power Supply Voltage	Vcc	V	-0.5	+3.6

Recommended Operating Conditions

Parameter	Min	Typ	Max	Units	Notes
Operating Case Temperature Range	Tca	℃	0	/	70
Power Supply Voltage	Vcc	V	3.135	3.3	3.465
Power Consumption	PDISS		9	W
Pre-FEC Bit Error Ratio
Link Distance over OM3	0.5		30	M
Link Distance over OM4	0.5		50	M

Electrical Specifications

Transmitter Parameter	Min	Typical	Max	Unit
Signaling rate each lane	53.125±100ppm			GBd
Lane Wavelength Range		850		nm
RMS Spectral width			0.6	nm
Modulation Format	PAM4
Average Optical Power per lane	-4.6		4	dBm
Outer Optical Modulation Amplitude (OMAouter), each lane for TDECQ<=1.8dB for 1.8<TDECQ<=4.4dB	-2.6 -4.4+TECQ		3.5 3.5	dBm
Outer Optical Modulation Amplitude (OMAouter), each lane for TECQ<=1.8dB for 1.8<TECQ<=4.4dB	-2.6 -4.4+TECQ		3.5 3.5	dBm
Transmitter and Dispersion Eye Closure for PAM4, each Lane			4.4	dB
Transmitter Eye Closure for PAM4(TECQ), each Lane			4.4	dB
Extinction Ratio	2.5			dB
Transmitter excursion ,each lane			2	dB
Transmitter transition time,each lane			17	ps
Average Launch Power per Lane @ TX Off State			-30	dBm
Relative Intensity Noise12(OMA)			-131	dB/Hz
Optical Return Loss Tolerance			12	dB
Encircled Flux	>=86% at 19um <=30% at 4.5um			dB

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	AOC кабель
Форм-фактор:	OSFP112
Скорость передачи данных:	400 Гбит/с
Дальность передачи:	1 м
