Подробное описание и характеристики TS-Q200-2Q100-BAOC-5M TELSAR

Описание

AOC Breakout кабель TS-Q200-2Q100-BAOC-5M TELSAR предназначен для преобразования одного порта 200G QSFP56 в два порта 100G QSFP56. Он представляет собой 4-канальный съемный параллельный волоконно-оптический модуль с высокой производительностью, оптимизированный для многоканальной передачи данных на короткие расстояния и межсоединения оборудования. Модуль объединяет четыре параллельных канала, каждый из которых работает на бодовой скорости 26,5625 Гбауд. Опционально возможно исполнение до 70 метров по многомодовому волокну OM3 или до 100 метров по волокну OM4 при использовании упреждающей коррекции ошибок (FEC).

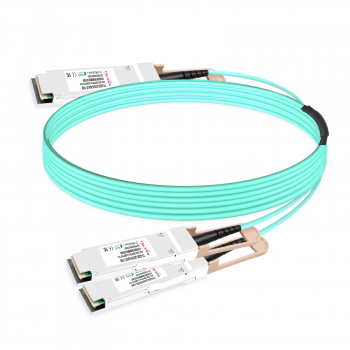

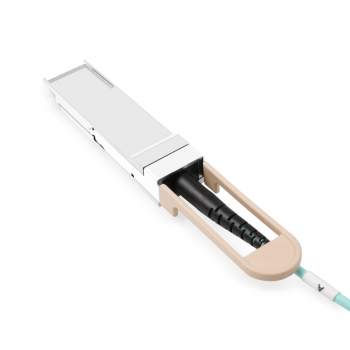

Активный оптический кабель с разветвлением (breakout) с одного разъема QSFP56 200G на два разъема QSFP56 100G
Длина кабеля 5м
Скорость передачи данных до 53,125 Гбит/с на один канал с модуляцией PAM4
Встроенные матрицы вертикально-излучающих лазеров (VCSEL) 850 нм и фотодиодов (PD)
Поддержка функции цифрового мониторинга параметров (DDM)
Возможность «горячей» замены без отключения оборудования
Низкое энергопотребление: менее 5 Вт со стороны 200G и менее 3 Вт со стороны 100G
Диапазон рабочих температур корпуса: от 0 до +70 °C
Полное соответствие экологическим директивам RoHS 2.0
Области применения: Центры обработки данных (ЦОД) и облачные сетевые инфраструктуры
Стандарты: IEEE 802.3bs, IEEE Std 802.3cm, InfiniBand 4xHDR, SFF 8679, CMIS 4.0 или SFF-8636

AbsoluteMaximumRatings

Product	Electrical mode	Protocol	Nominal Rate			Specifications		Link
Product	Electrical mode	Protocol	Aggregate (Gbps)	Electrical Lanes(Gbaud)	ppm	High Speed Electrical	Pre-FEC Max BER	Link
200G end	4X50	IEEE802.3cd	212.5	26.5625 PAM4	±100	200GAUI-4	1E-6 for InfiniBand HDR; 2.4E-4 for 200GBASE- SR4	0.5~ 100m
Per 100G end	2X50	IEEE802.3cd	106.5	26.5625 PAM4	±100	200GAUI-4	1E-6 for InfiniBand HDR; 2.4E-4 for 200GBASE- SR4	0.5~ 100m

Parameter	Symbol	Unit	Min	Max
Case Operating Temperature	Top	℃	0	70
Storage Temperature Range	Ts	℃	-40	85
Relative Humidity	RH	%	0	85
Power Supply Voltage	Vcc	V	-0.5	3.6

Recommended Operating Conditions

Parameter	Symbol	Unit	Min	Typ	Max
Operating Case Temperature Range	Tca	oC	0	/	70
Power Supply Voltage	Vcc	V	3.135	3.3	3.465

Electric Ports Definition

Parameter	Symbol	Unit	Min	Typ	Max	Notes
Supply Voltage	VCC	V	3.135	3.3	3.465
Power Consumption	Pc	W			5	200G end
Power Consumption	Pc	W			3	100G end
Transmitter
Input Differential Impedance	RIN	Ω	80	100	120
Single Ended Data Input Swing	VIN	mVp-p	90		500
Transmit Disable Voltage	VDIS	V	2		VCCHOST
Transmit Enable Voltage	VEN	V	VEE		VEE+0.8
Transmit Fault Assert Voltage	VFA	V	2		VCCHOST
Transmit Fault De-Assert Voltage	VFDA	V	VEE		VEE+0.8
Receiver
Single Ended Data Output Swing	VOD	mVp-p	200		500
LOS Fault	VLOSFT	V	2		VCCHOST
LOS Normal	VLOSNR	V	VEE		VEE+0.8
Differential termination mismatch		%			10
IIC communication
IIC Clock frequency	-	KHZ	/	100	400
clock stretching	-	us	/	/	500

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Breakout AOC кабель
Форм-фактор:	QSFP28, QSFP56
Скорость передачи данных:	100 Гбит/с , 200 Гбит/с
Дальность передачи:	5 м
