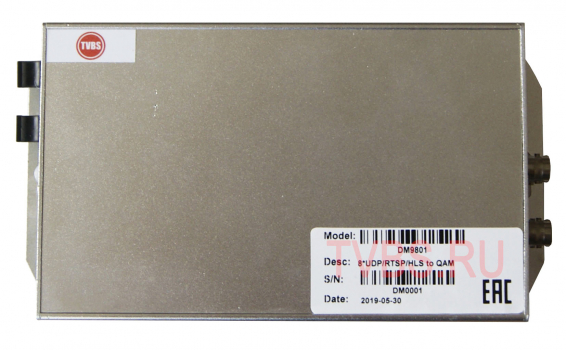

IPQAM модулятор 8*UDP/RTSP/HLS в 1*QAM DM9801 TVBS

Печатная форма Вернуться
Базовая цена - 39 531 p
Оптовая цена - 37 521 p

DM9801 TVBS - недорогой и эффективный компактный IPQAM модулятор настенного исполнения, разработанный в соответствии со стандартами DVB. Устройство принимает IP сигнал по протоколам RTSP/HLS/UDP/RTP, поступающий на 1 Гб/с Ethernet порт, конвертирует их в MPEG TS и модулирует в кабельный цифровой сигнал DVB-C. Поддерживает режимы 16-256 QAM, полосу пропускания 1-8 МГц и символьную скорость до 7 MBaud. Полученный сигнал с ВЧ выходного порта возможно распространить по коаксиальным кабельным сетям гостиниц, офисов, частных домов. Имеет простой и интуитивно понятный интерфейс управления через специальное приложение.



Особенности IPQAM модулятора DM9801 TVBS

  • Конвертирование потоков RTSP/HLS в MPEG-TS.
  • IP вход (H.264 видео), 1*DVB-C ВЧ и ASI выход.
  • Полоса пропускания 1.15~8.05 МГц.
  • Поддержка 16QAM, 32QAM, 64QAM, 128QAM, 256QAM режимов модуляции.
  • Тестовый ВЧ выход (-20 дБ).
  • Настраиваемое значение символьной скорости до 7 MBaud.
  • Номинальный уровень выходного ВЧ сигнала 120 дБмкВ (с настраиваемой аттенюацией в диапазоне 0~10 дБ).
  • Частотный диапазон 48~863 МГц.
  • Совместимость со стандартами EN 50083-9, ETSI TR 101 154, ETSI TR 101 891, EN 300 429, ITU-T J.83A/C.



Технические характеристики

Параметр

Значение

TSIP порт

Тип

1000BASE-T

Коннектор

RJ45

Макс. битрейт

900 МБ/с

Протокол

IP V4, RTSP, HLS

RF выход

Сопротивление

75 Ом

Коннектор

BNC

Диапазон частот

48~863 Мгц

Выходной уровень

>120 дБмкВ

ASI выход

Количество портов

2

Сопротивление

75 Ом

Коннектор

BNC

Эффективный битрейт

≤ 51.6

Модуляция

Режимы

16~256QAM

Символьная скорость

1~7 MBaud

Полоса пропускания

1.15~8.05

MER

≥ 40 дБ

BER

≥ 9x10E-9

C/N

≥ 45 дБ

Общее

Размер

53*107*171мм



Блок-схема IPQAM модулятора DM9801
Применение IPQAM модулятора
