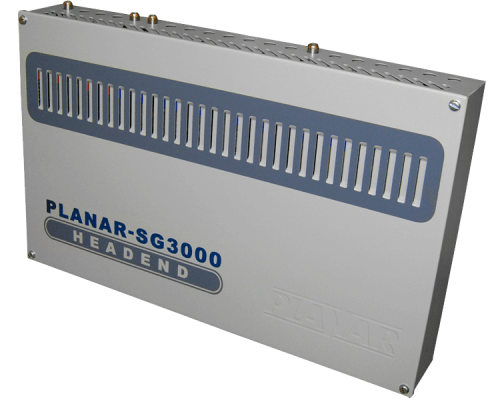

Базовый блок Б20 ПЛАНАР
Базовый блок Б20 ПЛАНАР

Доступно изображений: 2

Базовый блок Б20 ПЛАНАР

Печатная форма Вернуться
15 000 / 12 750* p

Базовый блок Б20 ПЛАНАР для головной станции СГ3000.

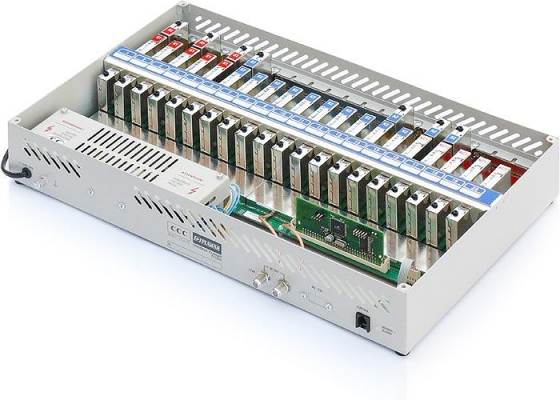

В состав базового блока входит блок питания и выходной распределитель 20Р. Остальные сборочные единицы СГ3000 являются сменными и могут быть установлены в зависимости от частотного плана.

Основные особенности головной станции СГ3000 ПЛАНАР

  • Модульная, легко модернизируемая конструкция.
  • Перенастраиваемые модули.
  • Работа, как с аналоговыми, так и с цифровыми сигналами.
  • Избирательность по ближайшим несмежным каналам >60дБ.
  • Автоматическая регулировка усиления (АРУ) в каждом канале.
  • Глубина АРУ 30дБ.
  • Количество каналов - до 20*.
  • Возможность управления и диагностики с помощью компьютера (опция).
  • Режим приёма слабых сигналов.
  • Индикация уровня сигнала в каждом канале.
  • Регулятор выходного уровня в каждом канале.
  • Встроенный регулируемый аттенюатор по каждому входу.
  • Встроенные инжекторы для питания антенных усилителей по каждому входу.
  • Обновление программного обеспечения через сайт.

*  Увеличение числа каналов возможно при использовании нескольких базовых блоков. Сигналы с выходов базовых блоков суммируются с помощью внешних распределителей.

СГ3000 состоит из базового блока и сменных модулей.

Состав сменных модулей головной станции СГ3000 ПЛАНАР

1 Канальные модули.
1.1 Канальные усилители
1.2 Конверторы

Внимание! Модули конверторов имеют более высокое энергопотребление, чем модули канальных усилителей. Для того, чтобы не перегрузить блок питания и не ухудшить тепловой режим ГС, общее количество модулей конверторов в базовом блоке Б20 не должно превышать 5 шт.

2. Модули входных распределителей.
2.1 Субмодуль входного усилителя (входит в состав всех распределителей, заказывается отдельно).
3. Модуль центрального процессора. Управляет процессами настройки, диагностики головной станции. Головная станция СГ3000 имеет возможность работы без модуля центрального процессора (после её программирования). Это позволяет использовать один модуль центрального процессора для обслуживания нескольких станций.



Структурная схема головной станции СГ3000 ПЛАНАР



Структурная схема головной станции СГ3000 ПЛАНАР



Общие технические характеристики СГ3000 ПЛАНАР

Диапазон рабочих частот, МГц 48...862
Количество каналов в одном базовом блоке до 20
Количество входов (в зависимости от конфигурации) до 20
Глубина регулировки аттенюаторов в модулях входных распределителей, дБ 10
Коэффициент шума, дБ, не более 7
Диапазон входных уровней, дБмкВ 70-100
Изменение выходного уровня при изменении входного уровня 70-100 дБмкВ, дБ, не более ±1
Выходной уровень головной станции, дБмкВ 72-82
Выходной уровень на контрольном выходе, дБмкВ 60-70
Максимально допустимый ток для питания антенного усилителя, мА 120
Потребляемая мощность, Вт до 40
Максимально допустимый суммарный ток для питания антенных усилителей, мА 300
Условия эксплуатации станции
Температура окружающего воздуха, °С 0...+50
Относительная влажность воздуха при температуре 25 °С, % до 80
Атмосферное давление, кПа (650 - 800 мм рт. ст.) 86...106
Физические параметры станции
Габаритные размеры базового блока, мм 425x280x70
Масса, кг 3,9
