Анализатор ТВ сигналов с удаленным доступом ITM-20C
анализатор тв сигналов с удаленным доступом itm-20c_1
Анализатор ТВ сигналов с удаленным доступом ITM-20C

Анализатор ТВ сигналов с удаленным доступом ITM-20C


Базовая цена - 14 500 p
Оптовая цена -

цена указана за шт.

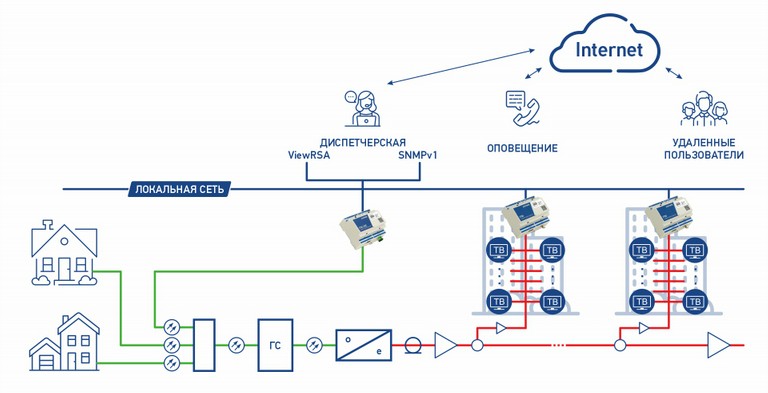

Анализатор ITM-20 предназначен для измерения параметров сигналов аналогового и цифрового телевидения с удаленным доступом. Устанавливается в узлах кабельной или вещательной сети для непрерывного, автоматического контроля параметров сигнала. Выпускается в двух вариантах для работы в кабельных сетях (ITM-20С) или в сетях вещательного телевидения (ITM-20Т2).



Особенности:

  • измерение параметров входного радиочастотного или оптического сигнала (опция оптического приемника)
  • измерение уровня и отношения сигнал/шум для каналов с аналоговой модуляцией
  • измерение уровня, MER и BER для каналов с цифровой модуляцией
  • измерение мощности оптического сигнала (опция оптического приемника)
  • работа по канальному плану и в одноканальном режиме
  • организация мониторинга с помощью специализированного ПО ViewRSA, а также с системами мониторинга, поддерживающими SNMPv1 протокол
  • настройка и обновление программного обеспечения прибора по WEB-интерфейсу
  • крепление на DIN-рейку
  • питание от внешнего адаптера или по сети Ethernet (опция PoE)
  • возможность подключения охранного шлейфа с передачей сообщения о нарушении



Анализатор ITM-20С выпускается в 4 модификациях:
Наименование ITM-20C-R ITM-20C-R-POE ITM-20C-O ITM-20C-O-POE
Радиочастотный вход + +
Оптический вход     + +
Питание от внешнего сетевого адаптера + + + +
Питание по сети Ethernet (PoE)   +   +



Основные технические характеристики
Диапазон рабочих частот, МГц от 44 до 1006
Шаг перестройки по частоте, кГц 125
Диапазон измеряемых уровней, дБмкВ от 30 до 90
Пределы основной относительной погрешности измерения уровня, дБ ±2
Диапазон напряжений внешнего сетевого адаптера, В от 8 до 24
Потребляемая мощность, Вт, не более 3
Интерфейсы управления Ethernet, RJ45/100Base-TX
Измеритель параметров DVB-C и ITU-T J.83 Annex B каналов (для ITM-20C)
Тип модуляции QAM64, 128, 256 / ITU-T J.83 Annex A/B/C
Поддерживаемая символьная скорость, Мсимв/с от 5 до 7
Диапазон измерения MER (DVB-C/ модуляция QAM256), дБ от 28 до 40
Пределы основной относительной погрешности измерения MER (DVB-C/ модуляция QAM256), дБ ±2
Диапазон измерения BER от 5,0·10-3 до 10-8
Характеристики радиочастотного входа (для ITM-20C-R, ITM-20C-R-POE, ITM-20T2)
Тип входного радиочастотного разъема 75 Ohm, F-female
Характеристики оптического входа (для ITM-20C-O, ITM-20C-O-POE)
Диапазон рабочих длин волн оптического сигнала, нм от 1200 до 1600
Диапазон входной оптической мощности, дБмВт от -9 до +3
Погрешность измерения уровня оптической мощности, дБ ± 0,5
Разрешение по измерению оптической мощности, дБ ± 0,1
Тип входного оптического разъема SC/APC
Характеристики питания через Ethernet (для ITM-20C-R-POE, ITM-20C-O-POE)
Стандарт питания через Ethernet (PoE) IEEE 802.3af
Механические характеристики
Габаритные размеры, мм 106x103x57
Условия эксплуатации
Диапазон рабочих температур, 0С от 0 до +50
